艺术环CAD建模教程

我们来看看漂亮的艺术环是怎么绘制出来的。艺术环是一种漂亮的空间结构，在用CAD建模时感觉有点复杂，看看以下方法如何：

具体步骤：

1、按照下面的图纸在俯视图中绘制出来二维线图。

2、转向西南视图，3R (旋转) 按照图中的位置和旋转轴 旋转45°。

3、旋转完之后，在俯视图中进行 AR（阵列） 阵列3个。

4、绘制空间的过渡曲线，运用到的是图中的光顺曲线，选择图中方框的两个位置进行过渡。

同理绘制出三条过渡曲线

5、开始绘制出一个扫掠的截面（截面尽量小尺寸大了容易自交），本节以七色花为例子，同时删除所有的辅助线，把七色花面域或者合并成一条多段线。

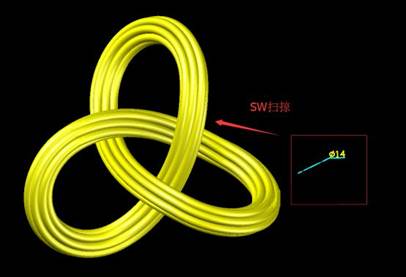

6、SW(扫掠)

我们的异形体基本做完了。接下来再美化一下。

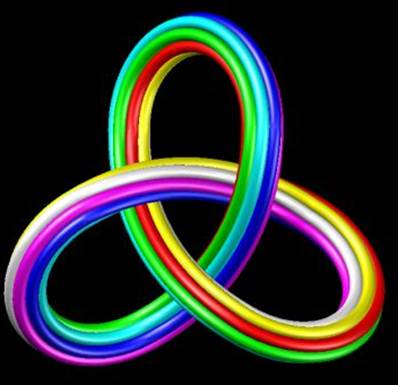

7、不锈钢渲染一下,重新上个色：

上色完后再用不锈钢渲染一下：

哇，完成后的艺术环是不是很惊艳呢？
