对于各类图纸的计算，大家都知道可以采用CAD来完成，比如建筑图纸、电气设计图纸、室内设计图纸等等。而有的时候有些CAD图也要进行尺寸的计算。那么计算CAD平面图尺寸或者说平面图长度的方法，大家是否了解？不了解的话可以参考小编整理的步骤，希望对大家有所帮助。

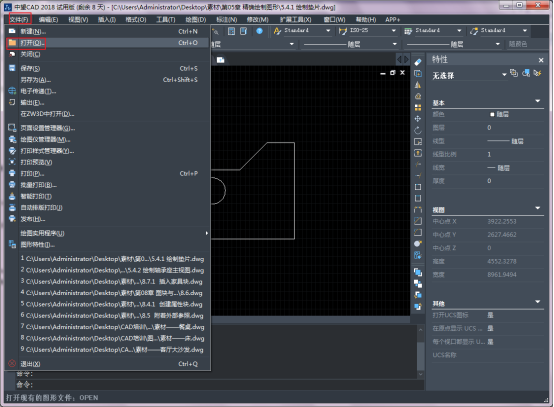

首先打开要计算图纸。打开图纸的方法有很多，快捷键是Ctrl+O的组合，当然也可以直接将图纸拖到CAD图标处，还可以在菜单栏中选择【文件】——【打开】。

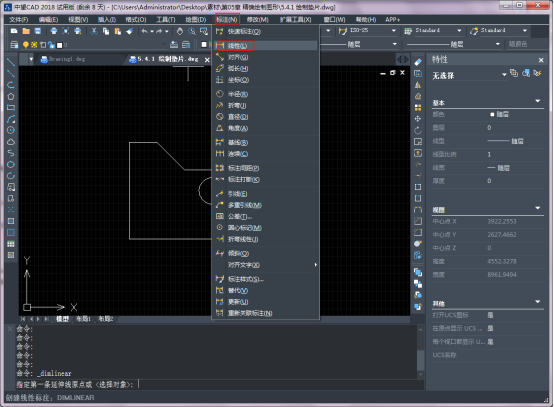

假如要计算的尺寸刚好是竖直的或者水平的，就可以选择【标注】——【线性】，然后点击线段的端点，进行标注来看长度。

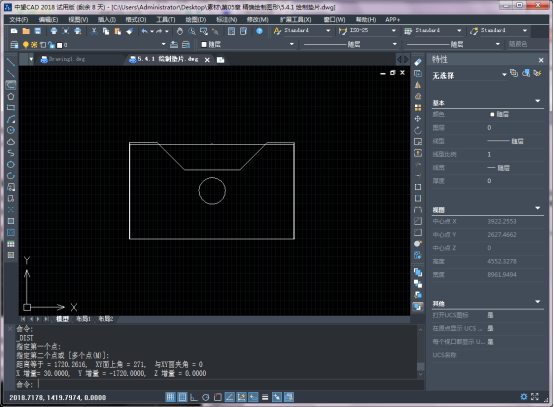

而不是竖直或水平的话，则在命令行输入di，然后点击线段两端点，就会出现相应的数据了。
使用di命令当然也是可以量取竖直线段的长度和水平的线段长度的，可以说这个办法是通用的。大家看完之后是不是觉得这个方法非常简单，操作起来很快呢？
