在使用CAD绘图的过程中,偶尔会出现标注字体和箭头很小看不清楚的情况。这种情况在我们按照1:1绘图画大型尺寸图纸时经常会遇到的,只要我们把全局比例修改一下就可以。
具体步骤如下:
1.菜单栏:打开格式----标注样式或快捷键D回车。

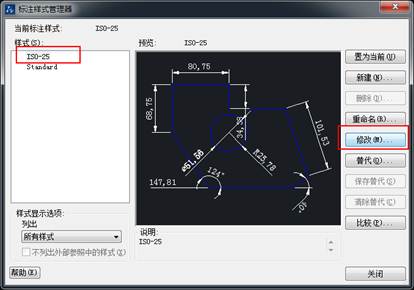

2.选定目前使用的标注样式并点击修改

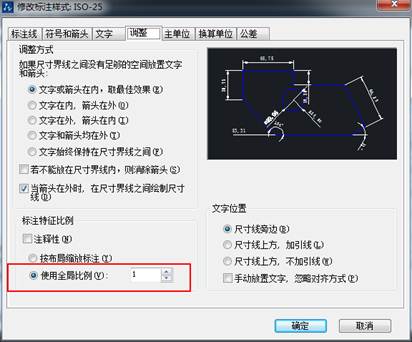

3.选择调整---使用全局比例;将数据修改为要放大或缩小的倍数---确定

设置好合适的倍数后,此时的标注样式就可以与所画的大尺寸的图纸匹配了,就可以看清楚了。
