CAD如何利用工具绘制楼梯？
我们在使用xelegaCAD软件绘图时，有时候是可以借助扩展工具来绘制的大家知道吗？下面我们来看看如何用扩展工具绘制楼梯。
1.首先，我们打开CAD软件。
2.我们点击“扩展工具”再点击“编辑工具”点击“多重复制”，执行多重复制（copym）命令，回车。

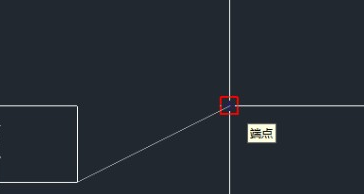

3.基点选择踏步左上角端点，回车。
4.命令行提示：第二点或[重复(最后)(R)/间距(D)/计算(M)/阵列(动态)(A)/取消(U)]<退出(E)>我们输入“M”。

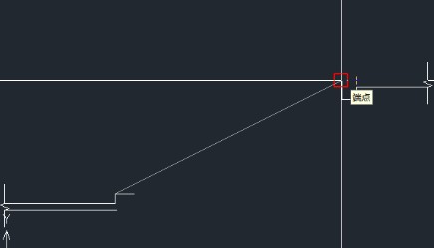

5.测量终点选择梯段终点。

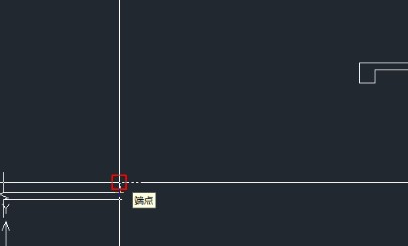

6.每份复制之间的距离，选择踏步的左下端点到右上端点。

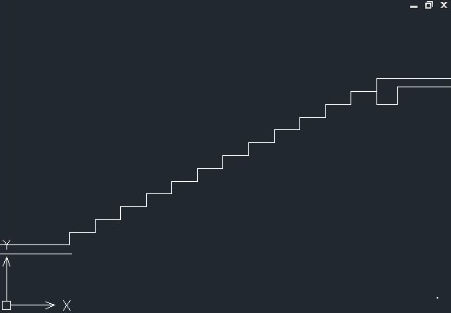

7.系统自动计算完成，绘制楼梯就完成了。
