门窗的插入与修改在建筑设计中必不可少，绘图操作比较机械，其汇总数据庞大繁琐，让设计师头疼畏惧。全新的xelegaCAD建筑版采用建筑门窗一键式绘制的方法，且自动生成门窗统计表格，数据汇总直观明了，修改方便快捷，彻底解决这一CAD设计难题。
一、门窗快速绘制

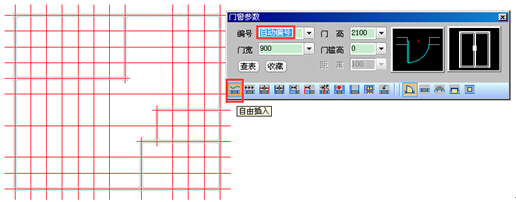

点击门窗命令，自动弹出门窗参数的对话框。
编号的下拉菜单可以自动编号，也可手动改门窗编号名称，它将为门窗的统计和汇总提供数据依据。右侧分别为二维样式和三维样式的可选规格，这是luck18网址建筑版强大的图库管理功能。
图/luck18网址建筑版参数化门窗编辑器
由于luck18网址建筑版采用自定义实体技术，系统会根据门窗和墙体的位置，在设计编辑过程中自动维护与墙体的包含关系。设计师移动或者改二维开向轻松自如。同时，门和窗的切换一步到位。同一界面中有多款门窗的样式，设计师只需单击需要的位置，即可插入合适的门窗。
一些建筑项目有时还有特殊的设计要求。对此，luck18网址建筑版涵盖包括弧窗、凸窗及矩形洞在内的众多门窗样式，其中插凸窗样式又包含了梯形落地、三角形、圆弧及矩形4种选择。这为设计师设计出符合要的作品提供了保障。
图/luck18网址建筑版提供多种凸窗样式
二、门窗数据智能汇总
建筑图纸绘制完成后，就需要汇总整张图纸或整栋楼的门窗数量。使用luck18网址建筑版的门窗表功能可将数据快速提取出来，自动形成表格。

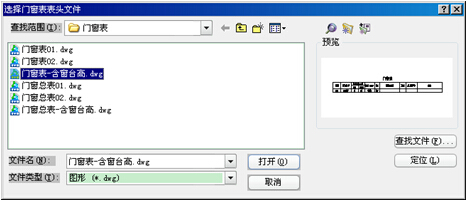

表格的表头样式可选择xelega自带的表头文件，在预览窗口可以看到表头的显示内容。
图/luck18网址建筑版提供多种表头文件
点击【确定】就可以得到一份完整准确的门窗统计数据。

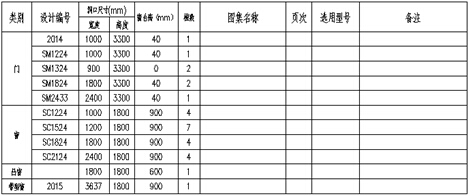

图/luck18网址建筑版自动提取汇总门窗数量
值得一提的是，luck18网址建筑版还实现了门窗表格数据与图纸的互动。
打开门窗整理功能，提取所有的门窗信息。然后手动修改对象的属性，比如新编号、宽度等，图纸也会同步更新和显示。
图/luck18网址建筑版智能的门窗整理功能
