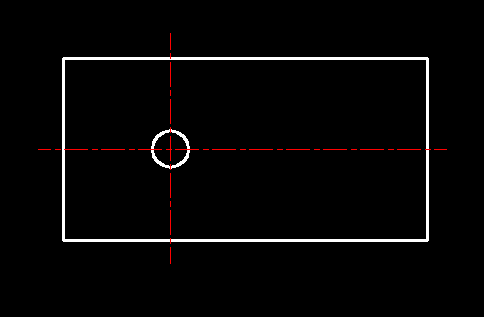

CAD坐标标注一般用于冲压模具，钣金件图纸标注，这样标注的方法清晰。下面就分享下具体标注的方法及含义，以矩形为例，参考下图。

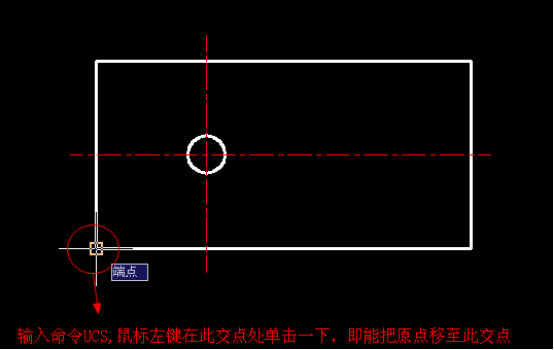

第一步：输入命令UCS,将坐标原点移动矩形左下角，按下图操作。
第二步：单击标注——坐标标注，或者采用快捷键：DOR。

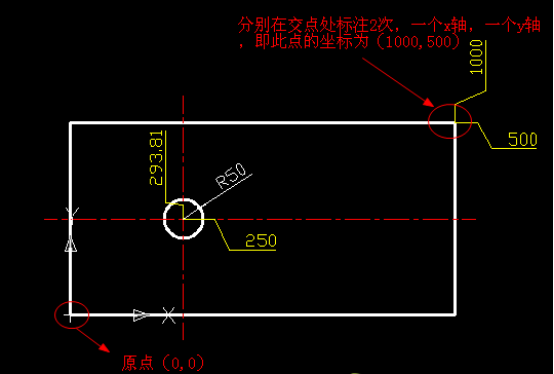

第三步：对图形进行标注，每个交点进行标注2次，一个位x轴数值，另一个为Y轴数值，如下图所示。
以上，是我们提供的参考的解决方式。
