CAD的角度标注如何由XX.XX°改为XX°XX′XX″？
在CAD绘图过程中有时角度标注会遇到下列情况，以度数为单位：
实际应用中要是需要直接标注精确到度分秒怎么办呢？通过单位换算当然也是可以做到的，但是在CAD标注样式中有单位的更改，用起来是不是更得心应手呢？具体怎么操作来看看下列的步骤和示例图。
具体步骤：

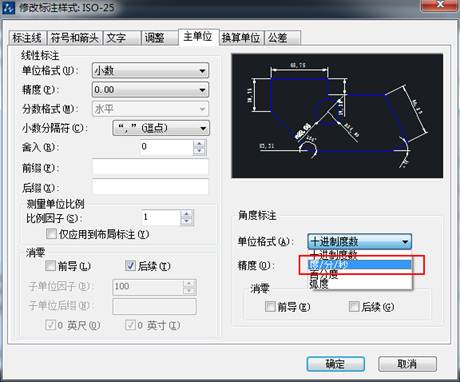

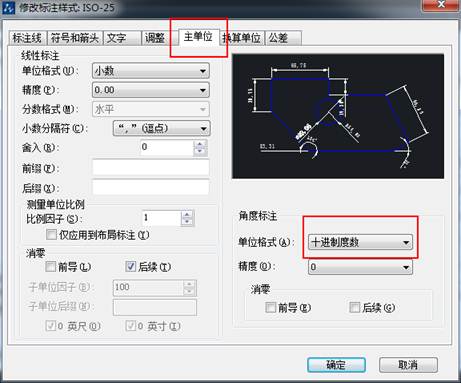

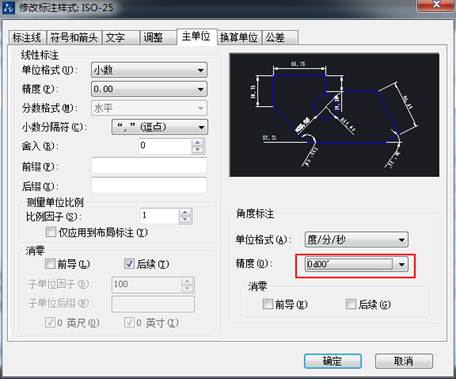

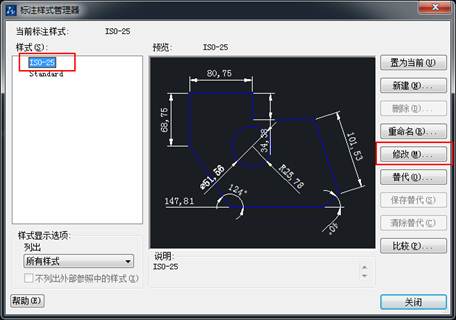

在菜单栏中选择“标注”，选“标注样式”，打开标注样式管理器，然后选择你正在使用的标注样式，选择“修改”-〉选“主单位”标签-〉在右边“角度标注”的“单位格式”中选择“度/分/秒”-〉“精度”选择0d'00'00即可。具体示例图如下。

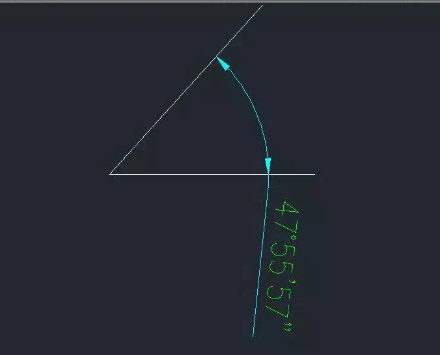

确定并关闭标注样式对话框后刚才的角度标注则更换为下图所示。
