CAD绘制马桶坐便器的方法
如何利用CAD绘制马桶坐便器，下面我们来看看CAD绘制马桶的教程。掌握了它便可以让读者能熟练掌握圆角命令的使用方法。

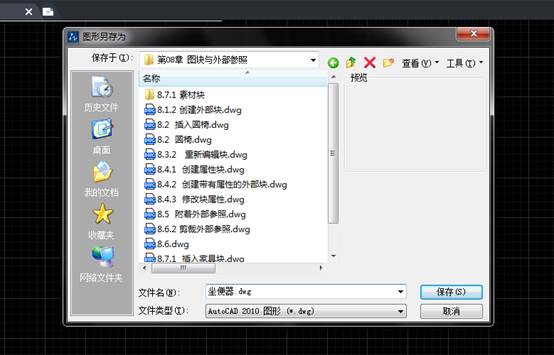

1、正常启动xelegaCAD软件，选择“文件|保存”菜单命令，将其保存为“坐便器”文件。
2、执行“椭圆”命令（el）,根据提示选择“中心点（c）”项，在视图中绘制出一个水平轴为175mm,垂直轴为250mm的椭圆；再执行偏移命令（O），将绘制的椭圆向内偏移20mm。
3、执行“矩形”命令（rec）,绘制一个400mmX250mm的直角矩形；再执行偏移命令（O），将直角矩形向内偏移30mm。

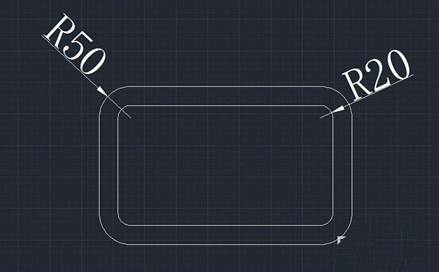

4、执行圆角命令（F），根据命令行提示，选择“半径（R）”选项，再输入半径为50mm,然后分别选择外侧矩形的二条交叉线进行圆角，用同样的方法再次设置半径为20mm,对内矩形进行圆角操作。
5、执行“移动”命令（M），选择前面所绘制的二个椭圆对象，再按【F3】键对象捕捉模式，捕捉到椭圆上侧的象限点作为基点，再捕捉内侧矩形的下侧水平线段的中点作为目标点。

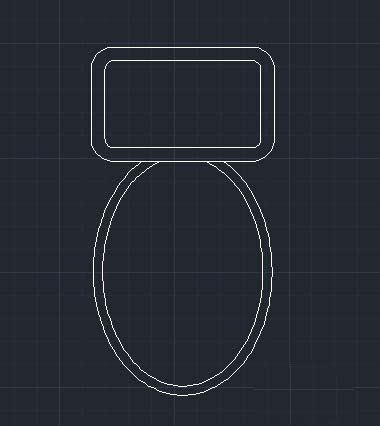

6、执行“修剪”命令（TR），连续二次按空格键，修剪矩形和椭圆相交的椭圆线条。

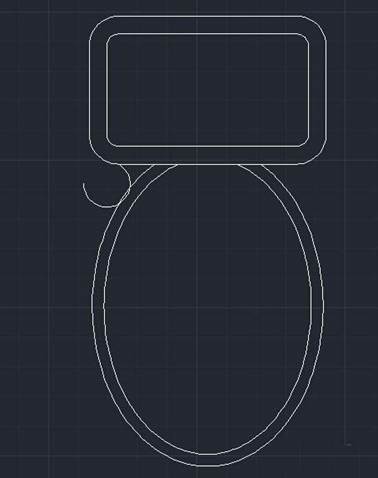

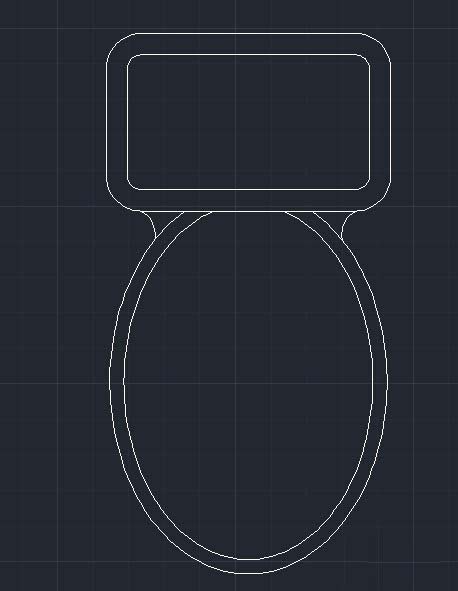

7、执行“圆弧”命令（A），过矩形左下侧的点和椭圆上的一点绘制一条弧线，并将多余弧线进行修剪（TR）操作，最后执行“镜像”命令（mi）,将这条弧线水平镜像到右侧，至此，坐便器已经绘制完成。
