CAD建模鲜花

鲜花是常见的东西，想用CAD来建模鲜花吗？以下CAD建模鲜花的一些方法，由于鲜花的形状各异，大小不同，如果没有规定的尺寸，难以绘制的话，可以按照我的尺寸去绘制。

具体步骤如下：

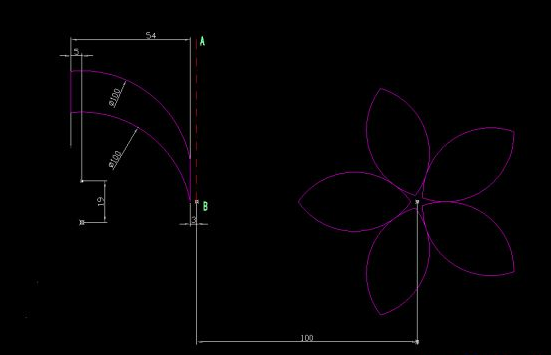

步骤一：在前视图中绘制如下二维线框，进行TR(修剪),J（合并）后

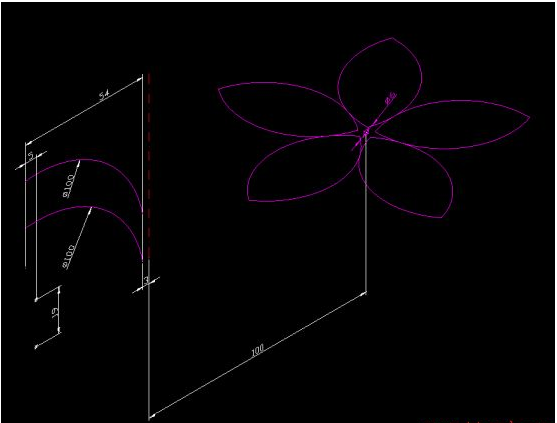

步骤二：3R（旋转），如图所示旋转90°

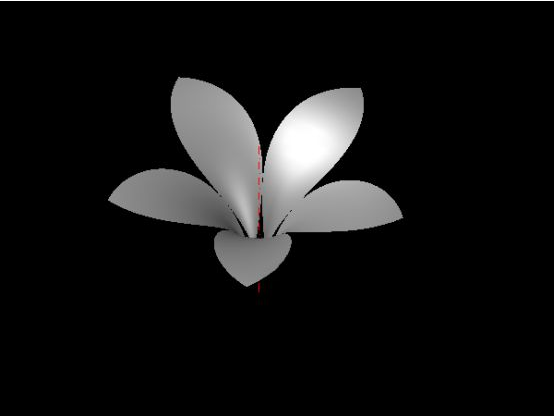

步骤三：REV(旋转） 选择左二维线框进行旋转，EXT（拉伸）右二维图形，并且按照图中数据移动100mm，IN（交集），SOLIDEDIT(复制面命令) 选择上表面，复制出来。

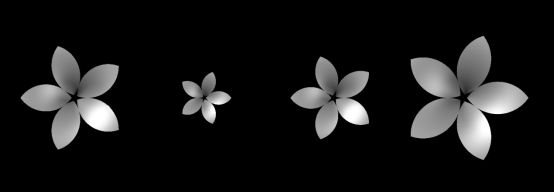

步骤四：CO(复制） 复制三分出来，并且从第二个到第四个分别进行缩放和旋转，缩放数值分别为0.5，0.8，1.2，旋转角度为36°，0°，36°。

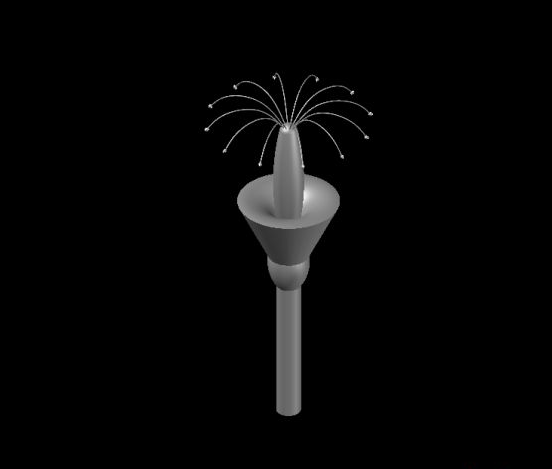

步骤五：将四个花瓣移在一起，并上色，用REV（旋转），SW（扫掠），SPH(球）绘制三维模型，

AR（阵列） 阵列12个

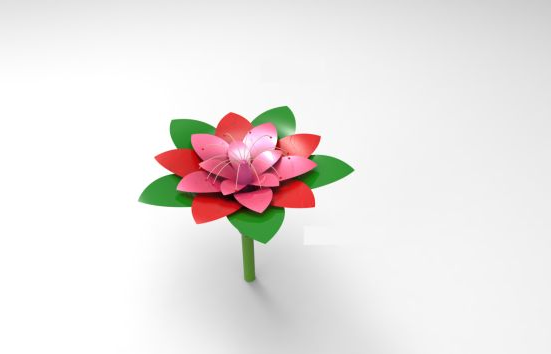

步骤七：与之前绘制的花瓣，用捕捉移动到合适位置，并且上色，一朵简易的鲜花绘制完成啦，再看看简单的渲染图。
