CAD怎么标注圆心
使用“圆心标注”命令可以创建圆和圆弧的圆心标记或中心线。在luck18网址中,用户可以通过以下3种方法创建圆心标记标注。
命令行:输入DIMCENTER命令,按【Enter】确认
菜单栏:选择菜单栏中的“标注”>“圆心标记”命令
按钮:功能区的“注释”选项卡中,单击“标注”面板中的“圆心标注”按钮
【实战】创建圆心标注

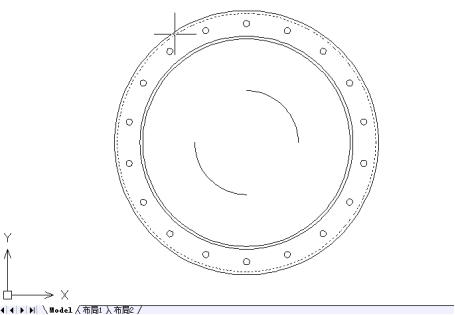

1.打开一副素材图

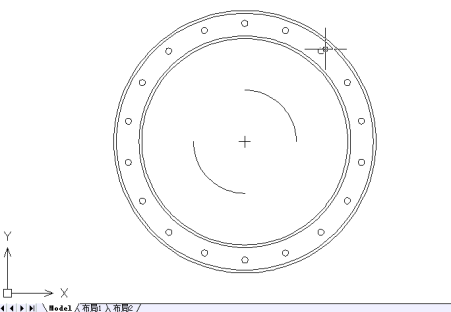

2.输入DIMCENTER命令,按【Enter】确认;在命令行提示下,选择最外侧的圆,即可创建圆心标记。
