CAD绘制剖面图的技巧
如何利用CAD绘制剖面图呢？下面是详细的绘制教程。

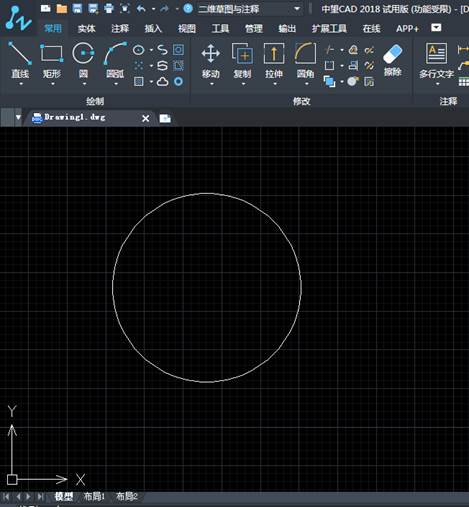

1、打开所需绘制剖面线的图形文件。

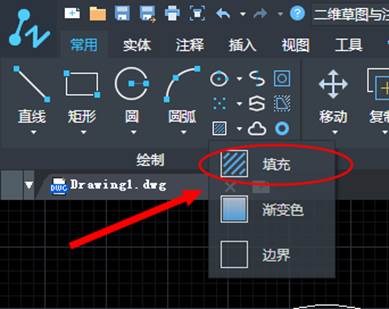

2、在绘制工具栏中找到填充功能，如圈选所示。

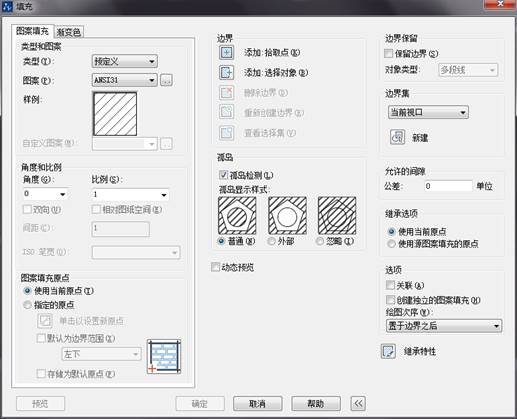

3、打开图案填充和渐变色窗口。

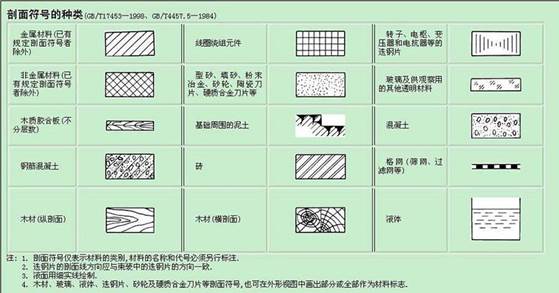

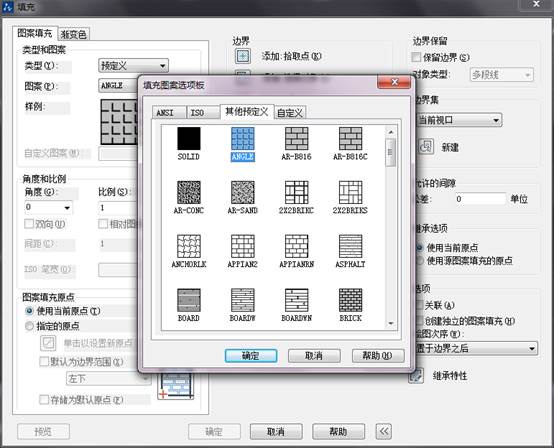

4、根据材料要求选择所需样例图案。

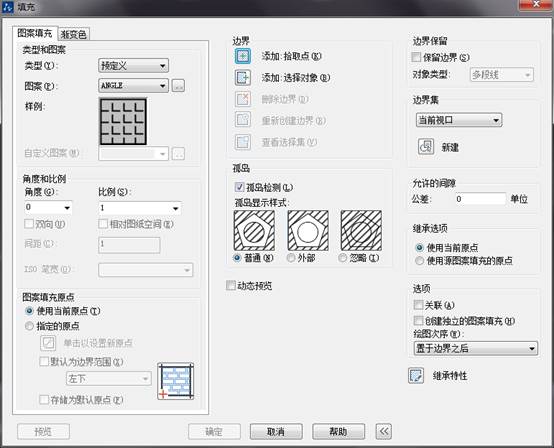

5、根据图形大小，图纸要求，图案形状等选择样例填充图案角度及比例。
6、选择边界的方式有拾取点和选择对象两种，如果图形简单单一，与其他图形无干涉，可直接采用拾取点点击图形内部即可选中图形。如图形较为复杂，且与相邻图形干涉较多，可采用选择对象依次选取图形边界完成图形边界选择。
7、选择完成边界后直接确认完成剖面线填充
8、如在确认后相对剖面线进行修改可直接双击剖面线进行修改，如想修改边界可选择删除功能重新进行边界选择。
以上是绘制剖面图的详细步骤，想尝试的朋友就快快动手吧！
