在CAD绘图的时候，有时候会遇到不能捕捉到点的情况，那究竟该如何精确地捕捉到点呢？
下面以一条与水平有一定角度的直线作为例子：
1、首先，大家打开xelegaCAD软件，再打开绘图的界面

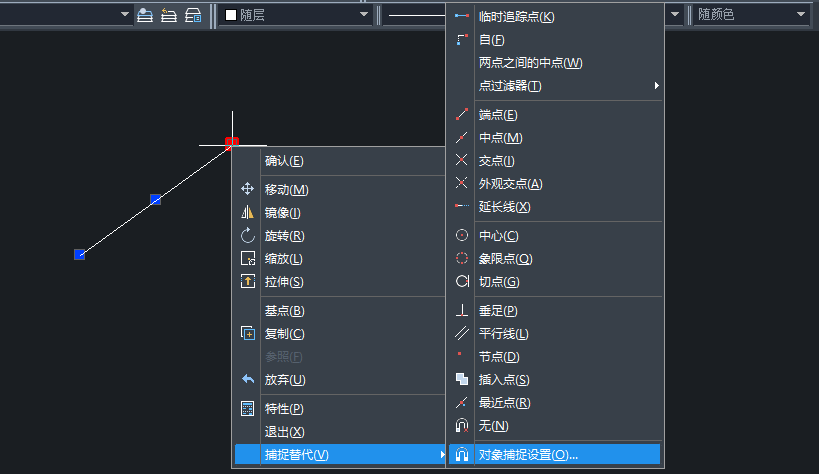

2、直接选取该直线，使其夹点出现，然后单击鼠标右键，点击捕捉替代-对象捕捉设置按钮

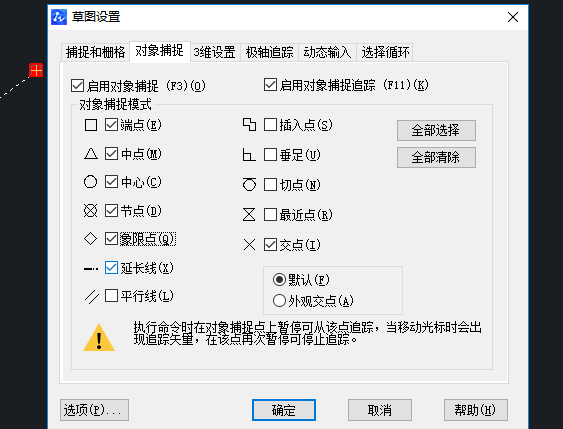

3、在弹出来的对话框中，我们打开CAD对象捕捉的选项卡，左边框的点一般都能够勾选，右边框的点不必全都勾选。没有特殊需要，不建议勾选最近点按钮

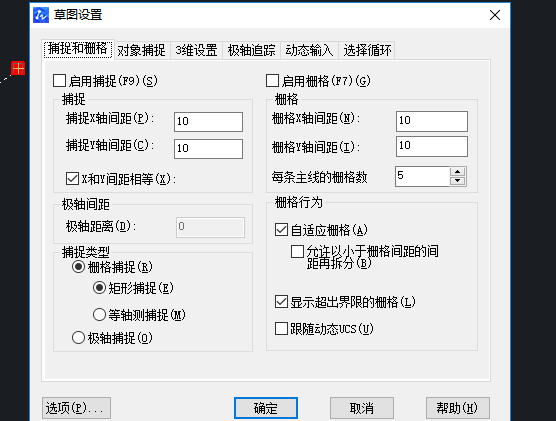

4、如果捕捉不到点，也有可能是开启了栅格捕捉的模式，可以打开捕捉和栅格选项卡，去掉“启用捕捉”的勾选
5、捕捉方式设置完成之后，点击确定按钮
6、可以按照自己的需要，使用捕捉方式来继续作图
