对于新安装的CAD软件，所有的参数都是默认设置的，我们在使用标注的时候会发现这样一种情况，就是标注的尺寸小数点后面有很多零，即使是整数标注出来也是带小数点的，那么这种情况如果需要去掉小数点后面的零该怎么办呢？
下面小编就来介绍一下小数点后消0的方法。
1、 首先，大家打开xelegaCAD软件，此时标注如图所示

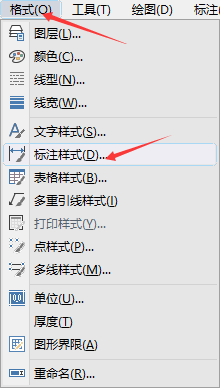

2、 在菜单栏中选择【格式】选项，在下拉菜单中点击【标注样式】按钮

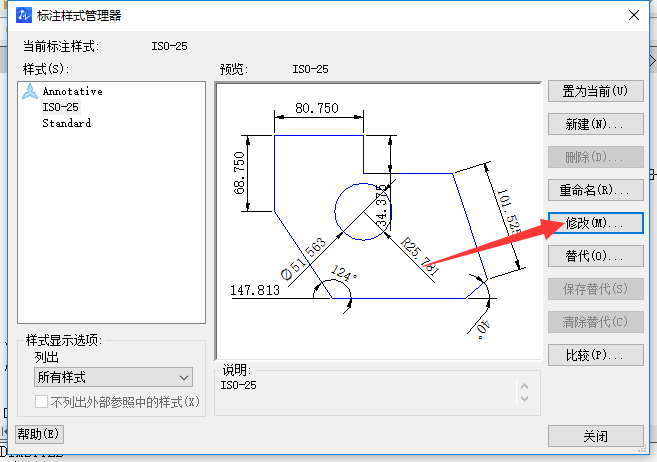

3、 在弹出的对话框中点击【修改】按钮

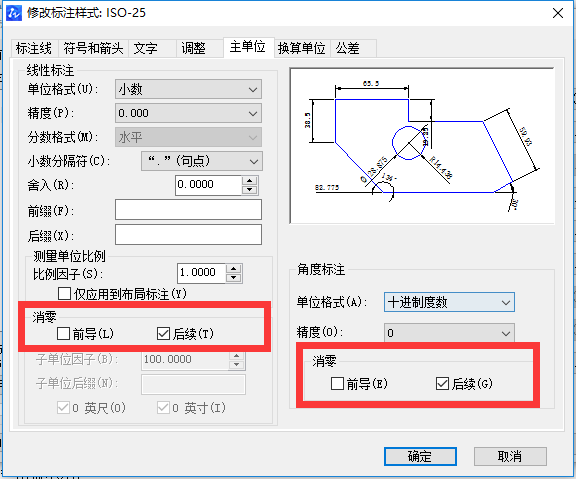

4、 此时弹出【修改标注样式】的对话框，选择【主单位】选项卡，勾选线性标注和角度标注选项组中的【消零】-【后续】复选框，然后点击确定
5、 设置完成之后，CAD软件中的标注数字小数点后面的零就去掉了
