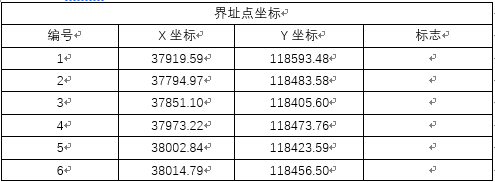

如下图所示，已知有6个点坐标，那么在CAD中如何用多线段连接起来呢？
下面就来跟小编一起学习一下吧~
1、 首先，大家打开xelegaCAD软件

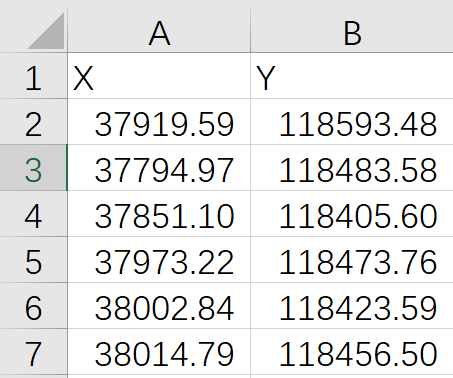

2、 打开excel表格，将上图点坐标的X,Y值输入表格中

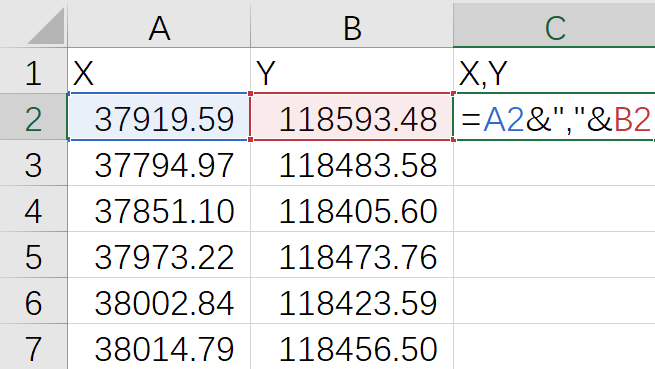

3、 在EXCEL表格中另一列输入【=A2&”,“&B2】,其中A2和B2根据自己的单元格输入即可，将X,Y的点坐标换成X.Y格式

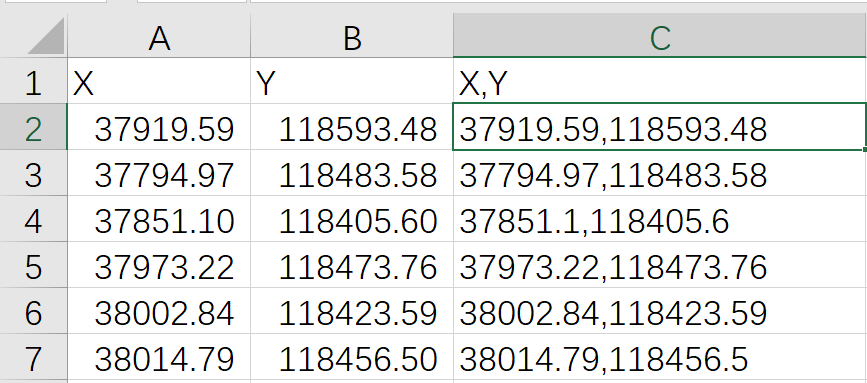

4、 剩下的坐标按同样的方法输入或者直接下拉按格式填充好

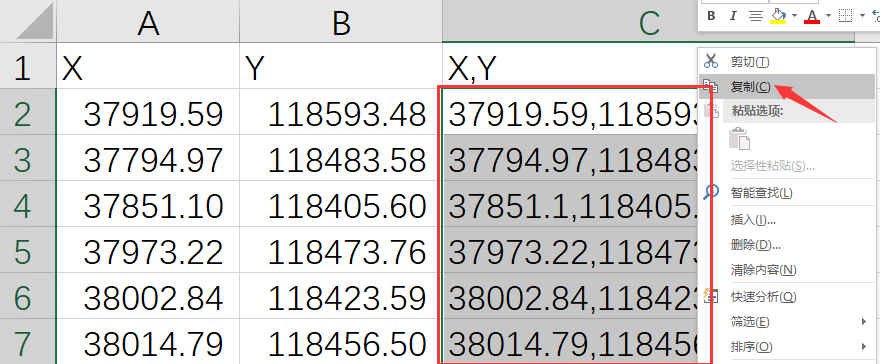

5、 复制X,Y格式的坐标
6、 在CAD软件中的命令栏输入PL，按下ENTER键

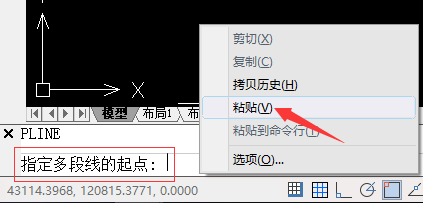

7、 此时命令栏出现【指定多线段的起点】命令，在此处点击鼠标右键，选择“粘贴“命令

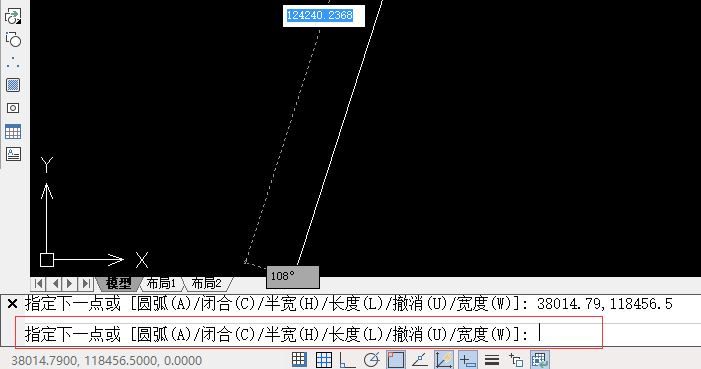

8、 然后在命令栏【指定下一点……】后面直接按Enter键就可以完成画图
9、 最后画出的线段如图所示
