在CAD中如何添加文字标注
在CAD中添加文字标注经常被用来解释图片等,那么在CAD中如何添加文字标注呢?小编接下来分享自己用到的CAD添加文字标注的方法。
1、首先,打开xelegaCAD软件，然后直接在这个空白的CAD中添加文字标注。

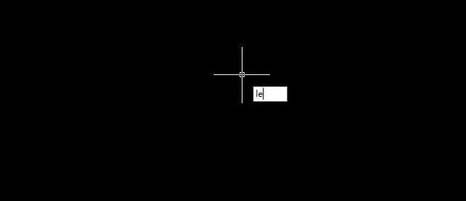

2、然后,直接输入快捷键LE

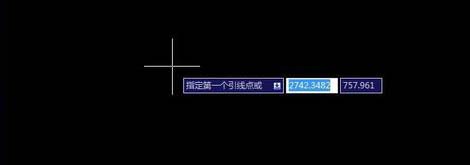

3、接着按enter键确定, 然后根据提示指定第一个引线点，这个操作需要判断是否需要引线。

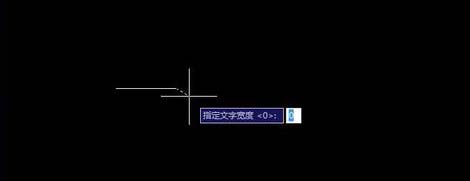

4、接着按enter键确定，然后输入文字宽度。

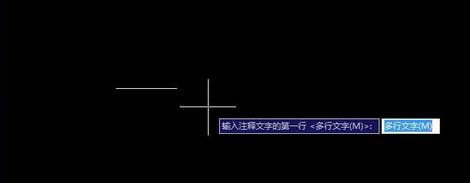

5、选择是否为多行文字，这个需要根据输入的标注内容有多少来选择，然后按enter键确定

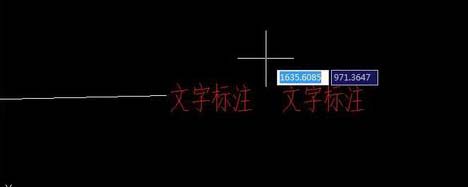

6、接着就可以打开文字格式的小框，这时候也可以在引线后面直接输入标注内容。
7、选择内容后，还可以修改标注内容的字体、大小和颜色等信息。
8、全部完成后点击确定。如果想要继续修改则可以直接右键选择编辑多行文字进行再次编辑。
