CAD软件是一款较专业的绘图软件，在使用CAD软件过程中，我们经常需要根据实际要求绘制不同的图形，今天我们来学习一下如何画吊钩吧，具体操作步骤如下：

1、首先打开CAD软件，绘制竖直和水平的中心线；

2、将水平的中心线向上偏移90和120个单位，再将水平中心线偏置15个单位；

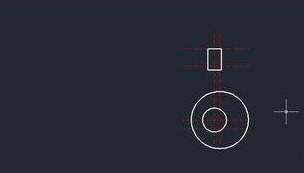

3、绘制一个长度为23，宽端为36的矩形，再绘制一个半径为20的圆；

4、向右偏置中心线9个单位，并绘制半径为48的圆；

5、将中心线向左右偏置15个单位；

6、倒圆角半径为40，大圆与最右的中心线；倒圆角半径为60，大圆与最左的中心线；

7、将小圆向外偏置40个单位；

8、绘制以最下方的中心线交点为原点，半径为40的圆；

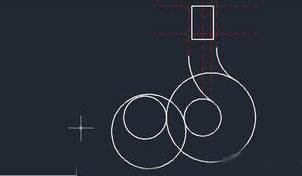

9、删除如下图所示的圆与中心线；

10、将大圆向外偏置23个单位，接着绘制如下图所示的圆，半径为23 ；

11、删除水平中心线和圆；

12、绘制相切、相切、相切的圆，修剪多余的线条；

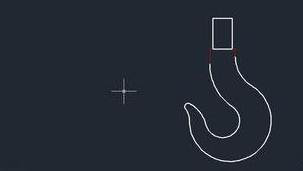

13、转化为实线，则吊钩完成。

这里绘图要很细心，大概操作步骤如上所述，感兴趣的朋友可以发挥自己的相像，运用上述步骤画一个自己喜欢的吊钩图形吧。
