在使用CAD绘制不规则曲线的时候，有时候需要测量曲线的长度。那大家知道如何测量不规则曲线的长度吗？
接下来，就让小编给大家简单介绍一下测量不规则曲线的方法
1、首先，大家打开xelegaCAD软件
2、打开相应的图形文件，如下图所示，这里有直线段与曲线
3、在命令行中输入PE指令，合并这些直线与曲线，使它们成为一段完整的曲线，按下回车键确认
4、根据命令行出现的指示再输入M指令，选择所有对象，按下回车键
5、在“是否将线和圆弧转换为多段线”的提示下，我们输入Y，按下回车键。选择精度值，按下回车键确认
6、在“输入选项”提示下，我们输入J指令，按下回车键确认
7、合并之后，图形就是一个整体了

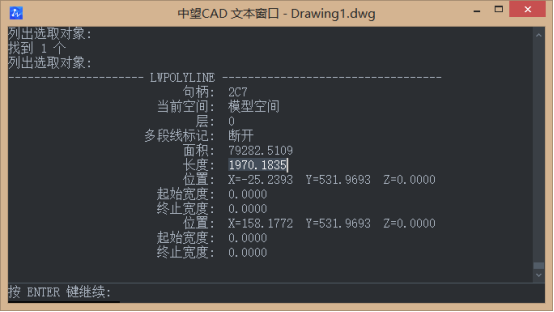

8、我们在CAD软件的命令行中输入LI指令，按下回车键，就得出整段曲线的长度了
