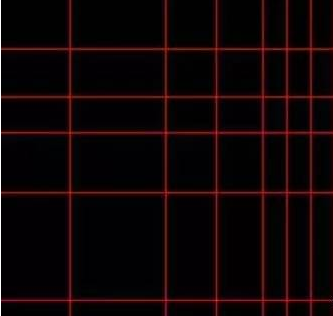

步骤1：按尺寸绘制轴线
使用绘制轴线画初始轴线，再用轴线偏移把其他轴线按尺寸画完

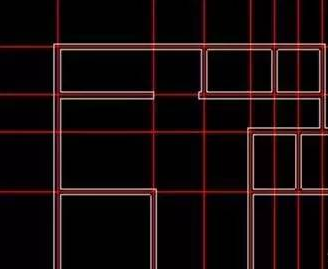

步骤2：沿轴线绘制墙体
此图墙宽度均为240。使用绘制墙体 ，墙宽度选240，沿轴线将墙画出。
步骤3：在墙上自动插入窗
窗定位：算出窗中心点位置，用绘制轴线和 轴线偏移画出辅助的轴线;再使用标准窗 ，选择窗宽度，在正确位置插入窗。(C1窗宽1800，C2窗宽900)
关闭轴线的图层检查一下：
步骤4：在墙上自动插入绘制门
使用 单开门，选择门的宽度，在墙体上添加门。(M0门宽900，M1门宽800，M2门宽700)
步骤5：添加构造柱、文字注释、尺寸标注
使用 插入柱子，添加构造柱
添加文字注释：
使用尺寸标注，添加尺寸标注
