CAD快速问答系列1

又是一个周五，来到我们的CAD小知识的快问快答时间。

有人问，CAD里这么多问题，就算每天回答几个，也未必能全部回答完吧？

确实，但如果不小心把你心中的困惑多年的疑问解答了，我想你就一个字，爽。

一、打印机没墨？为什么打印出来线条这么虚？

其实并不是因为没墨，而是有一些设置可能会影响到打印效果，下面来说一下原因。

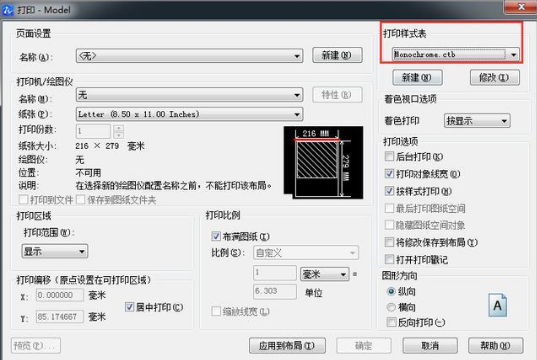

1、打印样式表设置了彩色，但是打印机却是黑白，不妨检查一下，黑白打印机的样式表应该是monochrome.ctb。

2、黑白打印样式表是设置了，但在设置颜色时未设置索引色，而是用了真彩色。因为打印样式表对真彩色是不起作用的，所以打出来会灰。

3、是不是CAD中的图形线宽输出时过小？

4、多段线的线宽会影响打印线宽，所以打印比例也要合理设置。

5、会不会你的线型不是实线而是虚线呢……

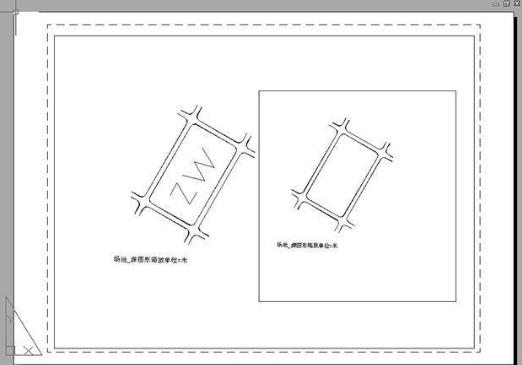

二、视口内为什么有些图形的对象不显示？

有些图形对象在模型空间中没有关闭或冻结，但在视口中却不显示。

在视口中可以冻结或解冻当前布局视口中的图层而不影响其他视口和模型空间。

解决方法

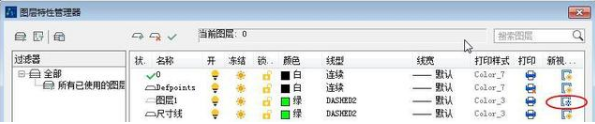

在【图层特性管理器】中更改当前布局视口中的图层，不会影响其他视口。
