我们在使用CAD绘图时，可能会用到很多不同种类的线型，每种线型有着不同的意义，当我们需要添加一些线型的时候该如何操作呢？我们先以添加中心线为例，具体操作如下：

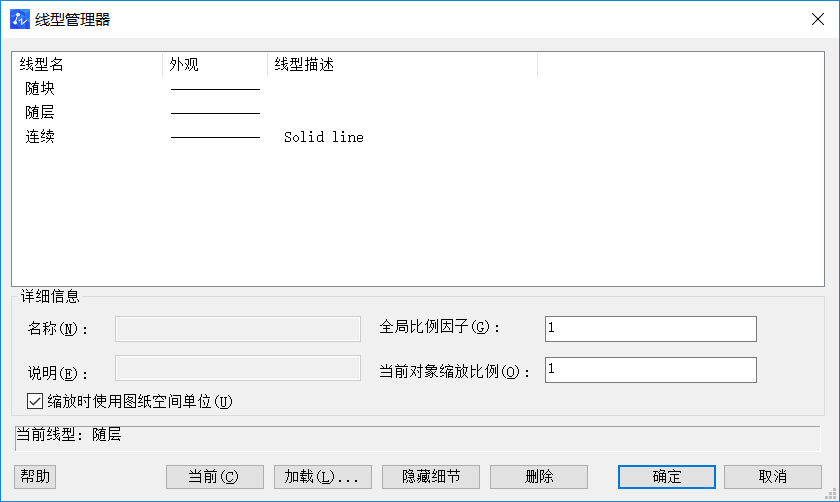

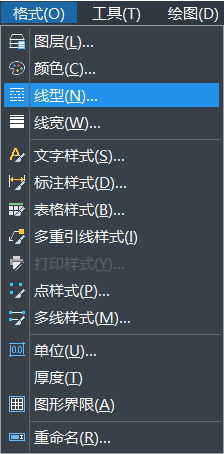

1.打开CAD软件后，单击菜单栏中的【格式】--【线型】，或是在命令行中输入快捷键【LT】命令，可以启动线型管理器，如下图所示：
2.在弹出的【线型管理器】中，点击【加载】按钮后会弹出如下图所示对话框：
3.在弹出的【加载或重载线型】对话框的【可用线型列表】中，选择【CENTER2】线型，点击确定。
注：如果在上图对话框中没有显示线型列表，请单击左上角的“文件”按钮，在打开的对话框中，选择一种线型文件（线型文件的扩展名为lin）.

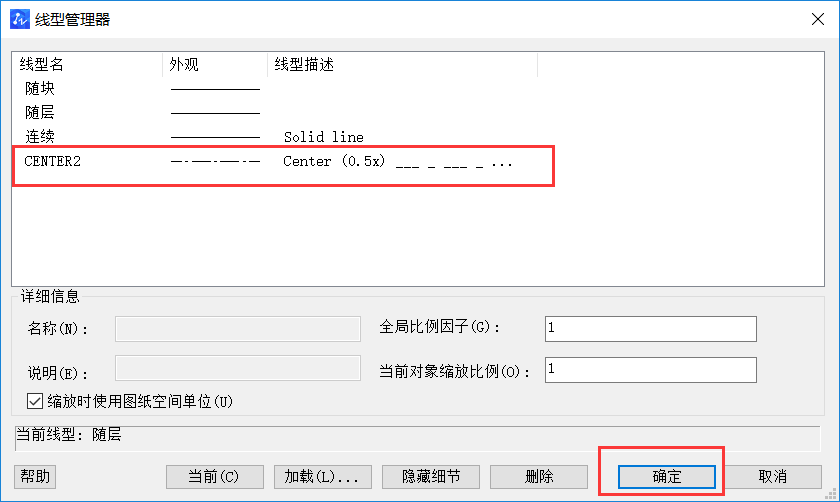

此时在线型管理器内，即可看到加载好的中心线，此时点击确定即可。

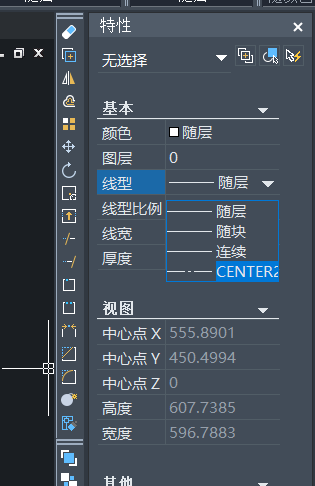

另外，此时在右侧“特性”面板的“线型”下拉列表里，也将看到加载好的线型，如下图所示：
关于在CAD如何中添加线型的步骤方法分享到这里给大家，有实际需要的小伙伴们可以参考上述方法进行操作。
