CAD环形阵列填充角度
环形阵列通过指定圆心或基准点来创建环形阵列。系统将以指定的圆心或基准点来复制选定的对象，创建环形阵列。
方法：
【菜单项】: 修改 > 阵列
【命令行】： ARRAY
对环形阵列设置填充角度，先要选定对象，指定新的基准点作为环形阵列的中心。再指定阵列项数目，则只需要指定阵列角度或选项间角度中的一个。若选择按 ENTER 键确定选项间角度，则必须同时指定阵列角度和选项间角度。命令行提示如下：
阵列角度 (+ 表逆时针, - 表顺时针 <360>: 输入角度值，或按 ENTER 键指定当前默认的角度值
选项间角度: （输入你想要环形阵列填充的角度）
围绕阵列旋转对象? 否(N)/<是(Y)>: 输入 N 或 Y，或按 ENTER 键

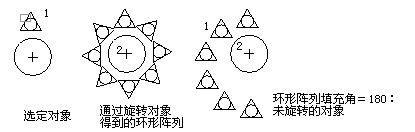

【填充角度】
设置第一个对象和最后一个对象之间的包含角度。正值指定逆时针旋转。负值指定顺时针旋转。默认值为 360。但这个角度值不允许为 0。除了可直接输入角度值外，还可以通过该文本框后面的拾取按钮临时关闭“阵列”对话框，在绘图区域指定包含的角度。
【项目间角度】
设置阵列对象的基点之间的包含角和阵列的中心。该角度值必须为正。默认方向值为 90。除了可直接输入角度值外，还可以通过该文本框后面的拾取按钮临时关闭“阵列”对话框，在绘图区域指定项目间的角度。
