问题描述

CAD中出现顽固图层无法用常见方法删除的问题。

问题原因

原因一：图层是参照图层。包含以下四种：

图层0和DEFPOINTS.

当前操作的图层。

带对象的图层（含块定义汇总的对象的图层）。

使用外部参照的图层。

原因二：当一个图形被局部打开时，该图层也被视为参照图层。

解决方法一

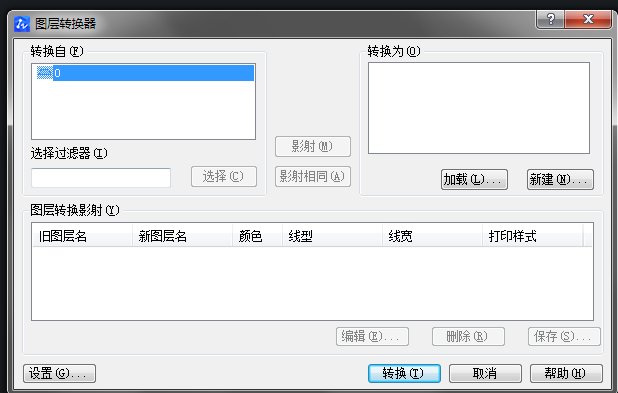

打开CAD命令行，输入【LAYTRANS】命令，按enter键，就可以打开【图层转换器】对话框。

点击【新建】，此时新建了一个图层【0】层。

回到图层转换器对话框，分别在转换自和转换为复选框中选择需要删除的图层与【0】层，点击中间的【映射】按钮。

最后点击【转换】按钮关闭对话框，即可达到删除目标图层的效果。

解决方法二

借用【图层合并】命令把选定图层和目标图层合并，然后删除以前的图层。

打开CAD命令行，输入【LAYMRG】命令，按enter键。

此时命令行提示：

命令: LAYMRG 选择要合并图层上的对象或 [键入(T)/放弃(U)]: 选中的图层: 图层3

选择要合并图层上的对象或 [键入(T)/放弃(U)]: 选中的图层: 图层3 图层1

选择要合并图层上的对象或 [键入(T)/放弃(U)]:

选择目标图层上的对象或 [键入(T)/放弃(U)]: ******** 警告 ******** 你将永久地将下列图层合并到图层 图层2 中: 图层3 图层1

正在将图层图层3 合并到图层 图层2 中 在图层 图层3 上的所有图元已被移到图层 图层2 上。

正在将图层图层1 合并到图层 图层2 中 在图层 图层1 上的所有图元已被移到图层 图层2 上。

你想继续吗? [是(Y)/否(N)] <否>: 按要求操作即可。
