开始标注前，先要设置好文字样式。打开命令行输入【STYLE】命令，并执行，就会打开【文件样式】对话框。
此时需要新建两个文字样式【倾斜30度】和【倾斜负30度】。

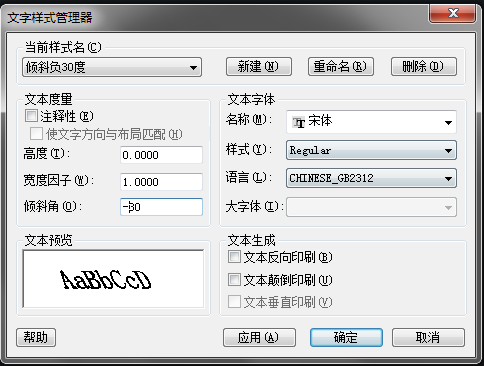

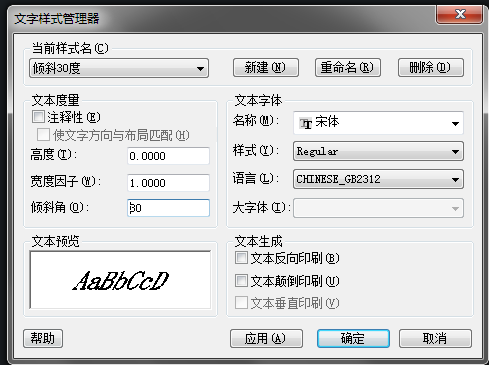

分别设置【倾斜30度】字体样式下的【倾斜角】为【30】，【倾斜负30度】字体样式下的【倾斜角】为【-30】，点击确定，如图。

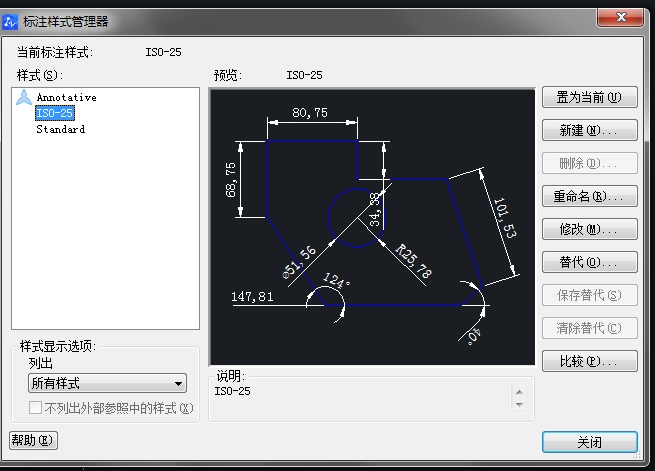

然后还需要设置标注样式。打开命令行输入【DIMSTYLE】命令，并执行，就会弹出【标注样式管理器】对话框。如图。
此时新建两个标注样式，分别为【倾斜30度】和【倾斜负30度】。

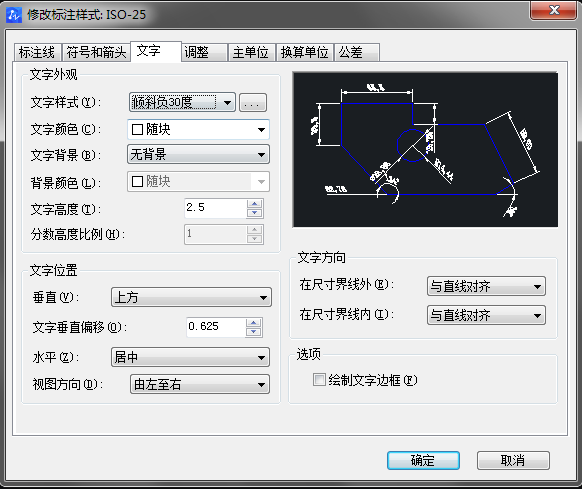

在标注样式管理器右边找到修改按钮，点击，在弹出对话框中修改【倾斜30度】的标注样式，选择【文字】选项卡中的【文字样式】下选择【倾斜30度】即可。
同理，要修改【倾斜负30度】标注样式，也是在【文字】选项卡的【文字样式】下选择【倾斜负30度】即可。如图。
完成以上设置后，就可以开始标注。在标注样式管理器中，选择【倾斜30度】标注样式，点击右边的置为当前选项，然后在命令行输【DIMALIGNED】命令，并执行，使用对齐标注。
打开命令行输入【DIMEDIT】命令，并执行。
根据命令行提示完成设置：
输入标注编辑类型 [默认(H)/新建(N)/旋转(R)/倾斜(O)] <默认> :
此时输入【o】，按enter键，
选择对象: 选择标注对象，按enter键， 输入倾斜角度 (按 ENTER 表示无)：
此处输入【90】，按enter键。
同理，这时把【倾斜负30度】标注样式置为当前，用同样的方法标注其他尺寸即可。
