当CAD布局中视口重叠时该怎么遮挡后面的图形

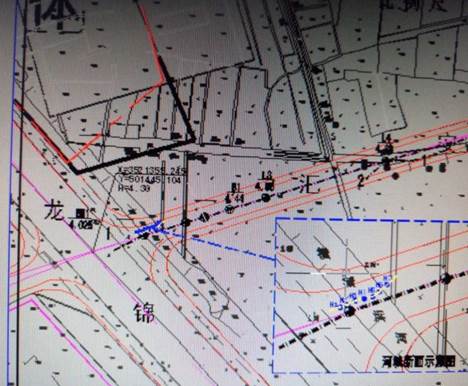

当我们在地形图上放置一个局部放大的小图时，可能会出现这样的效果，如下图所示。

由于视口本身是透明的，在小视口中可以看到后面的图形，图面很乱，因此我们需要将小视口后面的图形挡住。

如果大视口图形并未充满，有足够的地方放下局部放大的图形的话，我们直接创建一个小视口好了。但是如果是大视口中已经充满了图形，就必须想办法解决图形重叠的问题，解决方法有下面几种。

一、将大视口创建成L形视口，然后将小视口放在一角，不让视口相互重叠。

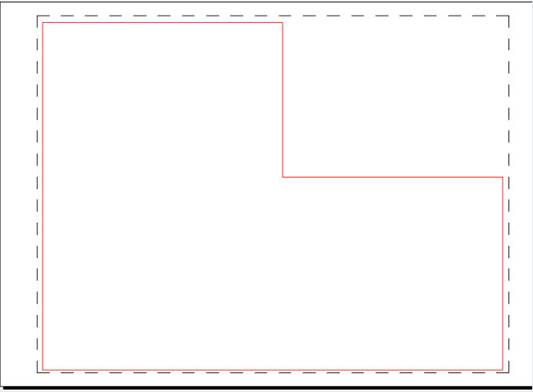

设置方法很简单，先在布局空间内用多段线绘制出大视口的形状，如下图所示。

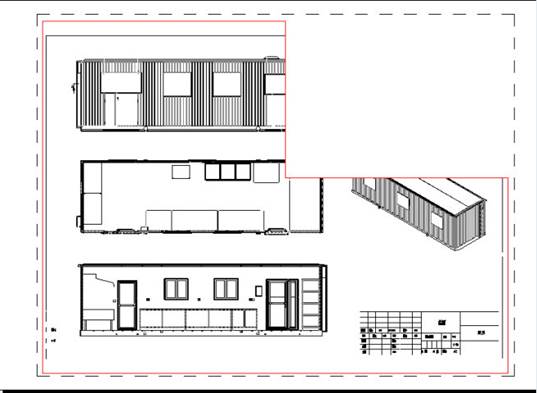

从菜单中选择：视图>视口>对象或输入-VPORTS命令后输入O参数并回车，选择画好的封闭多段线，就可以生成多边形视口，如下图所示。

用这种方式创建后绘制的多段线还在，不删除掉的话，如果不想让它影响打印，可以将视口和多段线都放到不打印的图层上。当然我们也可以直接用多边形选项来创建这个视口，那样就不会多出多段线，但用视口命令的多边形选项直接创建多边形视口，绘制起来不如多段线简便。

既然大视口已经被裁剪掉了，在空白处创建一个小视口，就不会有遮挡的问题了。但如果小视口要放在中间的话，这种方法显然行不通。

二、在模型空间绘制一个与小视口等大的区域覆盖（WIPEOUT）或填充将小视口后面的图形挡住。

如果小视口必须放到大视口中间，而图形中间也没有足够的空白区域的话，那就只有用这种方法了。要做这种操作，必须先在布局空间将大小视口的位置比例确定好，否则后面要再调整比例或位置，区域覆盖就跟小视口不匹配了。

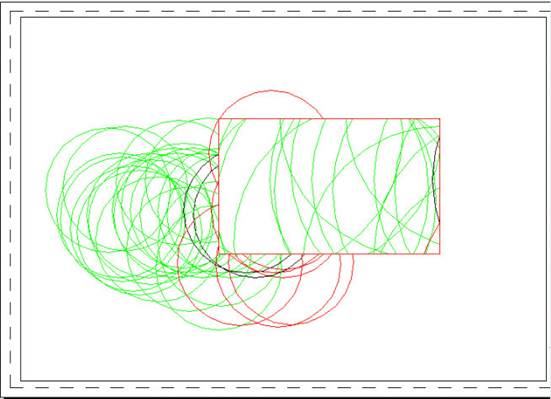

创建区域覆盖时还有一个问题，我们双击进入大视口，希望能绘制一个与小视口边界完全重合的区域覆盖。为了保证绘制的形状至少是一个标准的矩形，建议先绘制一个矩形，然后利用矩形来生成区域覆盖。我用简单图形做了一下，效果如下图所示。
