CAD靶框大小调不了怎么办?
CAD靶框调大小的设置方法：
方法一：菜单项: 【工具 】> 【选项】 > 【草图 】选项卡
方法二：命令行输入: APERTURE
输入命令APERTURE，命令行提示信息如下:
对象捕捉的选取区域(1-50像素) <10>: 输入 1 - 50 之间的数值，或按下 ENTER 键以当前靶框的大小来显示

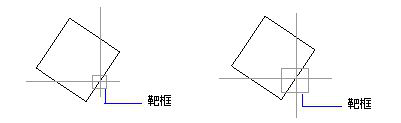

对象捕捉靶框的显示是由系统变量 APBOX 来控制，靶框只有在对象捕捉模式开启下并捕捉到相应的点时才会显示。在执行 APERTURE 命令时，在命令行输入的像素数目控制对象捕捉靶框的大小。除此之外，还可以在“选项”对话框中的“草图”选项卡中通过拖曳来决定对象捕捉靶框的大小。
【技巧提示】
用户很容易将对象捕捉的靶框和选取状态下的拾取框混淆，要辨别清楚。对象选取状态下提示的拾取框由系统变量 PICKBOX 来控制大小。
