CAD给不规则区域铺设图案的方法

在CAD为了表现某些图案铺设的效果，一般可以采用填充的方法，例如图案有规律的地板、墙砖，而有些情况下我们需要铺设一些不规则的图形，只要有现成的图案，用阵列拼接其实都不难，但有时区域也是不规则的，那就需要将这些图案修剪到正好跟区域边界相匹配。

我们以墙面铺设为例，大家可以先来看墙面铺设是怎么做的。

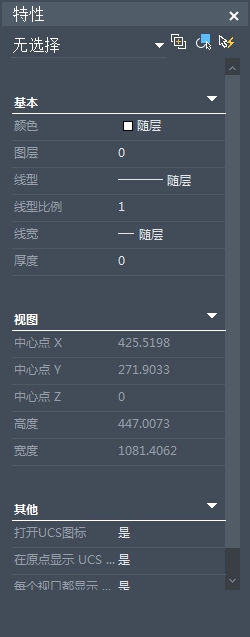

首先选中墙面铺设，用Ctrl+1打开特性面板，可以看到这是一个图块。为了更清晰地看清楚这个图块的特征，可以复制图块至图纸空白处。

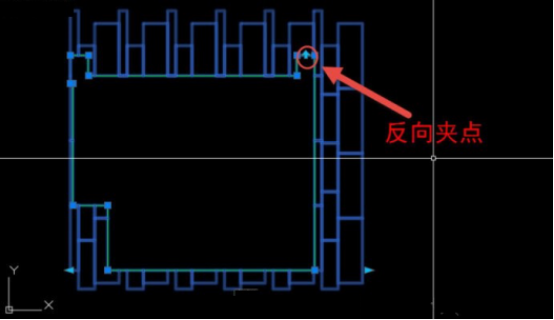

如果你的CAD版本是比较低的，你打开这张图纸后可能只会看到一个夹点，如果你的图纸版本够高，比如说2012以上的，你会看到图块边界上有很多夹点，上面还有一个蓝色的向下箭头形的夹点。然后单击此夹点，箭头变成了向上的箭头，此时铺设图案跑到了边界之外了，如图所示。

刚才我们看到的边界上的夹点即是XCLIP边界的夹点，拖动调整边界形状，箭头就是用来调整剪裁方向至正向或者反向的。我可以将裁剪边界删除，看看原始图块是什么样子的。

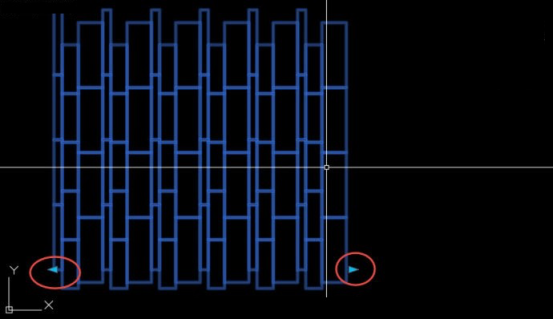

在命令行输入XCLIP，回车，选中此图块，输入E，回车，删除图块的边界，我们可以看到图块的原始状态。

这个图块其实不是普通的图块，只是绘图者为了适应不同区域的大小，将一个单元做成图块后，在块编辑器中设置了一个阵列的动作，如果墙面较宽的话，拉动夹点就可以多几个单元，如果墙面较窄，就可以少几个单元。

双击此图块进入块编辑状态，可以看一下图块的参数和动作的设置，其实就是设置了一个线性的距离参数，然后再设置一个阵列动作就可以了。
