大家应该知道，角度图形一定是需要标注尺寸的，也就是说要把它的角度标出来，而CAD就可以完成角度的标注。前面小编已经发布了标注长度、半径等等的方法，相信大家对标注已经不陌生。那么今天就来介绍一下如何在CAD中标注角度图形吧。

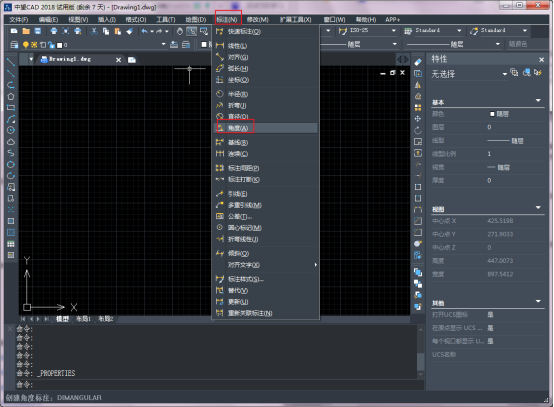

第一步，选择【标注】——【角度】，或者在命令行输入dan然后回车，调出角度标注的命令。

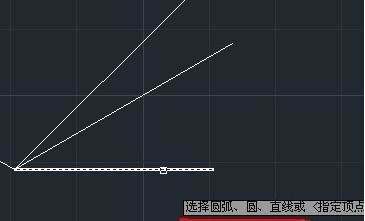

第二步，选择角度命令之后，就可已根据提示点击第一条直线或者弧线，再如图所示点击水平线。

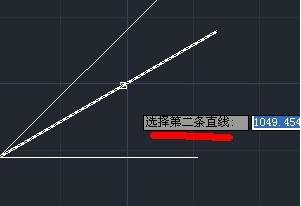

然后点击角度的另外一条边。
接下来将鼠标光标拖出角度的尺寸线，点击确认其位置，就完成了角度标注的工作。
