CAD中为什么有些图纸很小却打开很慢

几十兆甚至上百兆的图纸用CAD图纸打开和操作速度慢很正常，但偶尔会碰到有些图纸，图纸只有一两兆，可是用CAD打开时却非常慢，打开后操作也很慢，这是为什么呢？这里给大家简单介绍几种情况，遇到类似图纸的时候可以先从这几个方面来分析。

1、  密集或单元数非常多的填充

以前遇到过多张打开和操作特别慢的图纸，发现有一个共同点，要么图中有大面积的填充，要么错误地将线性填充图案比例设置得过小。一个填充图案在保存图纸时只需要记录一些参数，例如边界线、原点、图案样式名、比例等等，使用SOLID填充或图形填充，比例设置为1或1000对于保存文件大小基本没有影响。但要将填充显示出来，使用SOLID或普通填充图案，比例设置成1或1000就相差很多了。

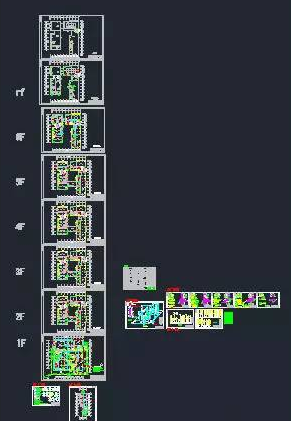

下图所示的排水图纸只有2M多，但是因为将线性填充比例设置得极小导致出现了打开和操作极慢的情况。

这张排水图纸打开和操作都很慢，有时甚至还会退出。其中的问题出在消火栓上，如下图所示。

这里应该用SOLID填充，结果用的是ANSI37，比例设置成0.01。我将这个填充复制到一张新图中炸开，发现这里面有90多万条线，这一张图中这样的消火栓有六七十个，也就是这张图中有几千万条线，CAD吃不消也很正常了。

2、  大量的区域覆盖WIPEOUT

有一些图纸大小只有2MB多，打开还不算太慢，但打开后缩放和平移的时候非常卡，最终发现原因出在图中大量的区域覆盖，如下图所示。

这张图纸里面有3963个区域覆盖，将这些区域覆盖删除后，缩放和平移一下子就顺畅了。

3、  图插入了复杂的图纸或图像

图纸插入外部参照或者光栅图像的时候，图纸中记录的只是外部参照图纸和光栅图像的文件名，图纸的大小并不会增加多少。有些图纸中只是画了几条线，但可能插入了一张几十兆的图纸甚至上百兆的光栅图像，当打开图纸的时候，插入的外部参照和光栅图像就要被读取和显示出来，图纸打开和操作的速度会很慢，如果内存不足，同样可能会打不开。
