CAD怎样指定距离进行偏移操作
1.在菜单栏点击【修改】>【偏移】，启动偏移命令。
2.在命令行提示栏输入偏移距离为指定距离进行偏移操作，按Enter键。

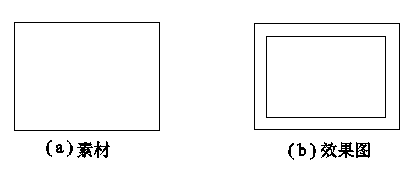

3.单击矩形为偏移对象，选择矩形内侧任意一点为目标所在侧，按Enter键结束偏移。偏移结果如图6-7（b）所示。
根据指定通过距离进行偏移操作命令行的操作如下。
命令: _offset
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 5
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: （选择矩形）
指定要偏移的那一侧上的点或 [退出(E)/多个(M)/放弃(U)] <退出>:（选择矩形内侧任意一点）
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: *取消* （按Esc键退出命令）
