CAD怎么转换坐标系

CAD怎么转换坐标系呢？打开CAD软件。原坐标系不是自己想要的，想要改为自己需要的坐标系，该怎么操作呢？下面我们来看看CAD坐标系转换的教程。

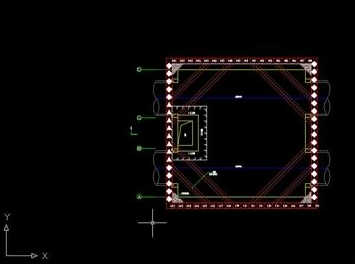

正常情况下我们拿到的CAD图纸是这样的，

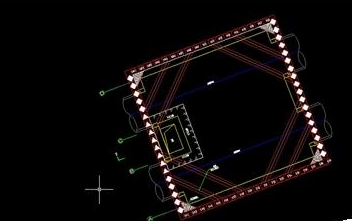

但是我们需要把他转换成我们需要的样式。如这样：

这样的话看起来就会更直观更舒服一些。

步骤

1、在命令行输入UCS，然后空格确认

2、根据提示我们输入N，选择新建坐标系

3、根据提示我们输入3，此步骤依据个人喜好输入，这里我们以3为例，然后会提示我们输入新建坐标系的原点坐标。

4、在图上我们点击新建坐标系的原点

5、在图上根据提示我们点击新建坐标系的X轴

6、在图上根据提示我们点击新建坐标系的Y轴

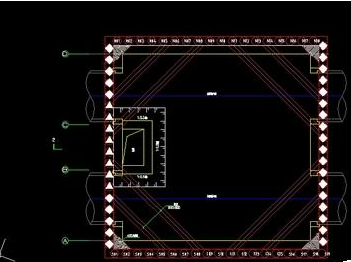

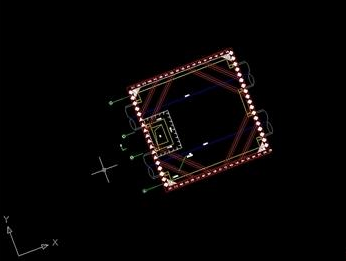

7、此时你就会看到你的的图形的坐标系已经被旋转。如下图所示。

8、我们输入PLAN，就会出现如下图的提示

9、根据提示，选择【当前UCS】，提示默认的即为【当前UCS】，因此我们不用输入任何命令，直接空格确认即可。

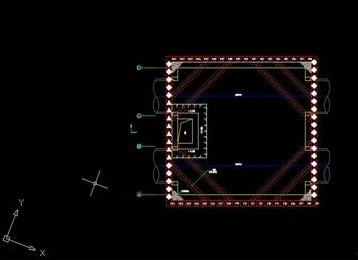

10、到这里其实对大部分人来说已经可以了，但是很多朋友有时候需要查询一些坐标，这样就比较麻烦了，因此还需一步。此时我们再输入UCS，根据提示我们选择【世界】即可，（此命令默认的选项就为【世界】，因此我们输入命令之后直接空格确认即可，无需输入任何命令），此时就大功告成了。如下图。

此时你查询坐标也会和开始的图纸上面的坐标完全一致。以上就是CAD转换坐标系的教程，希望大家喜欢。
