CAD中图形对象的基本控制操作

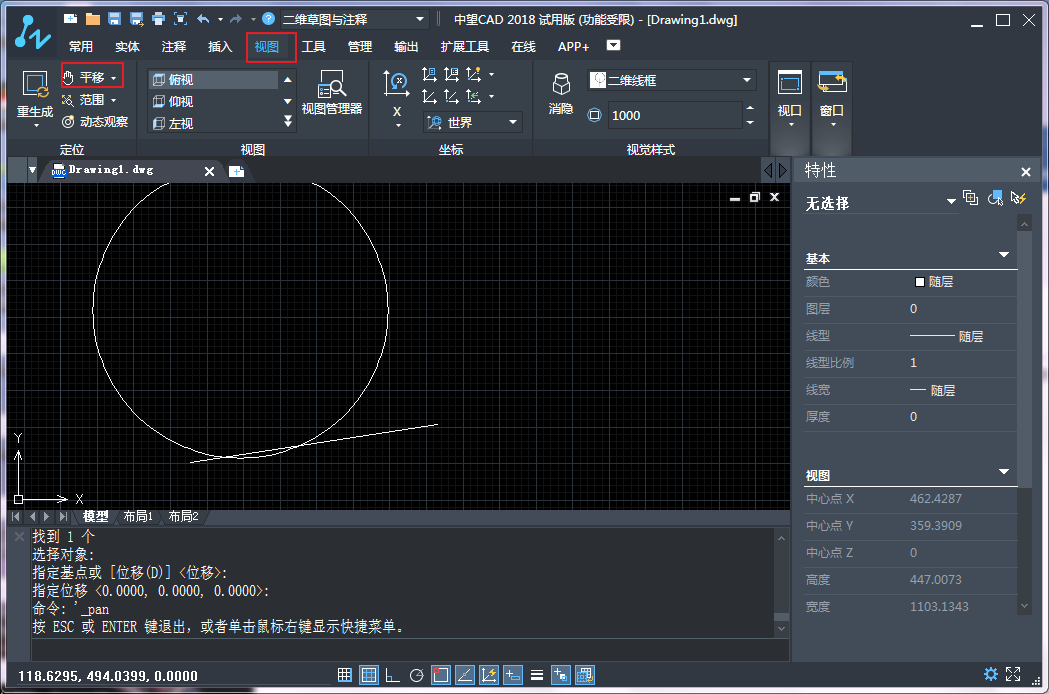

【视图的平移】：使用luck18网址绘图时，当前图形文件中的所有图形并不一定全部显示在屏幕内，因为屏幕的大小是有限的，必然有许多屏幕外确实存在的实体。如果要看到屏幕外的图形，可执行平移命令，系统将按照用户指定的方向和距离移动所显示的图形对象而不改变显示的比例，可以平移观察图形的不同部分。

激活平移命令后，光标会变为一只手的形状，此时可以按住鼠标左键向自己需要的方向来平移视图，在任何时候都可以按回车键或ESC键来退出平移。

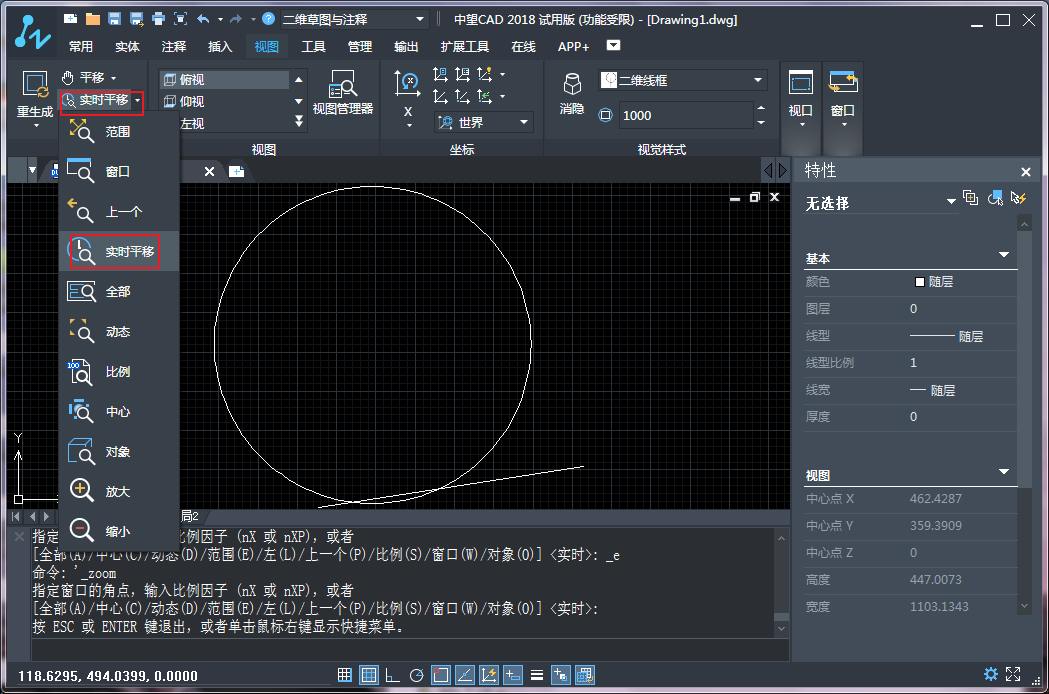

【实时平移】：也就是实时缩放，执行该功能后，屏幕上将出现一个放大镜形状的光标，此时便进入了实时缩放状态，按住鼠标左键向下拖动鼠标，则视图缩小显示；按住鼠标左键向上拖动鼠标，则视图放大显示。

【移动】：移动命令用于将目标对象从一个位置移动到另一个位置，源对象的尺寸及形状均不发生变化，改变的仅仅是对象的位置。执行移动命令的方法主要有：

命令行：在命令行输入MOVE/M

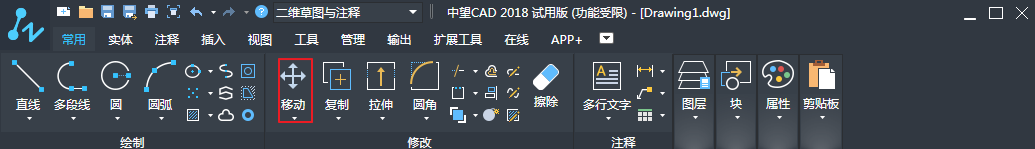

功能区：在实体选项中的修改选项板中单击移动图标，如下图所示。

在移动对象时，一般需要点的捕捉功能或点的输入功能精确地位移对象。

【删除对象】：用于将不需要的图形删除。当激活该命令后，选择需删除的图形对象后右击或者按回车键，即可将推行删除。此工具起到的作用相当于手工绘制时的橡皮擦。

【撤销与恢复】：撤销与恢复的按钮大家都很熟悉了，这里不多说。
