CAD教程之用xelega3D绘制连接件教程。
很多时候需要连接件来连接其它零部件。设计者使用xelega软件来绘制连接件，非常的方便简单。接下来小编为大家介绍一下怎么绘制连接件。
1、单击“新建”按钮，新建一个零件文件。

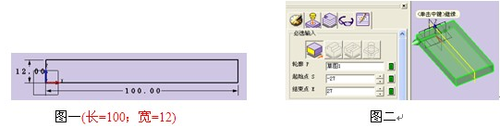

2、在cad绘图区域中单击鼠标右键，选择“插入草图”，出现【草图】的属性管理器，选择YZ平面后点击确定，进入到草图绘制，绘制草图如下图所示。点击按钮退出草图。接着单击【拉伸】按钮，出现【拉伸】的属性管理器，轮廓P选择刚绘制好的‘草图1’，起始点S设置为‘-27’，结束点E设置为‘27’，单击确认后结束拉伸命令。

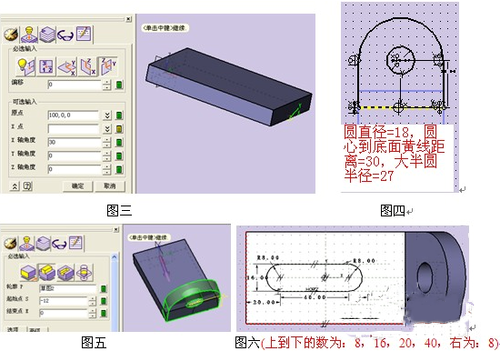

3、cad绘图区域中单击鼠标右键，选择“插入基准面”，出现【基准面】的属性管理器，用YZ平面来创建一个基准面，进行设置。创建好后，‘插入草图’(同上面方法一样），选择刚刚创建好的基准面后，进入到草图绘制，绘制草图如图所示，点击退出草图。单击【拉伸】按纽，出现【拉伸】属性管理器，在这里先选择‘加运算’，再轮廓P选择刚绘制好的‘草图2’，起始点S设置为‘-12’，结束点E设置为‘0’，如图所示，单击确认后结束拉伸命令。

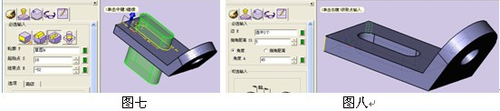

4、在cad绘图区域中单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择在‘第一步拉伸的特征的顶面上’后单击确定，进入到草图绘制，绘制草图如图所示。点击按钮退出草图界面。单击【拉伸】按纽，出现【拉伸】的属性管理器，注意，这里必须要选择‘减运算’，而轮廓P就选择刚绘制好的‘草图3’，起始点S和结束点E在设置时，只需要超出第一步做好的特征的顶面和底部即可，如下图所示，单击确认后结束拉伸命令。
5、单击【造型】工具栏下的【不对称倒角】按纽，出现【不对称倒角】的属性管理器，选择所需要【不对称倒角】的两条边，再如图所示设置，单击确认结束【不对称倒角】命令，这时候得到的‘图九 连接件 ’就是我们最终需要的东西。
