CAD图纸一定需要比例的原因分析

小编认为，一张图纸就像是一份严谨又详细的产品说明书，其意义就在于将单个工作成果进行总结展示，并以此为依据，提供给各方进行协助配合，从而达到共同的目标。而比例这一特性，就是出于图纸严谨这一特性而产生的。下面以样例图纸为例，说明比例的含义：

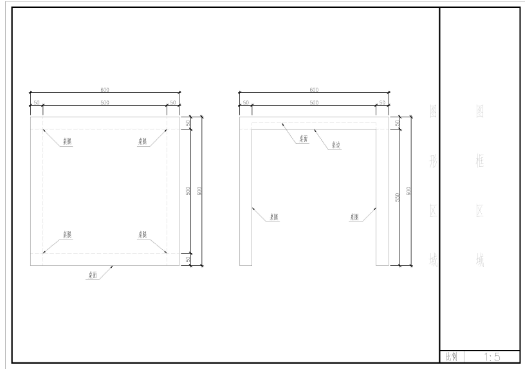

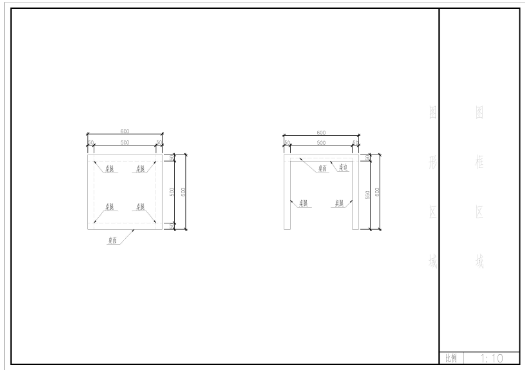

上图与下图为同一张桌子在不同比例的A3图纸下的样子，可以看到，在比例由1：5变成1：10后，桌子在图中的大小也变成了原来的1/2。需要注意的是，图中实体类的图元大小发生了改变，而如标注、说明文字等注释类的图元，其大小却是不变的.

假设一个制作家具的人拿到这份图纸后，不需要任何其他的面对面沟通，他就能够知道，我们需要制作一个方形的桌子 ，桌子变长均为600毫米，有四条腿，每条腿长550毫米，依靠四条宽高均为50毫米的桌边与桌面相连。其中，方形这个信息是由图中的实体形状线获得的，而尺寸由图中的尺寸标注上写的数字获取，每个东西分别是什么功能，由图中的说明文字获得解释，一份粗糙的说明书大概就完成了。

那么，在一份具有足够准确尺寸标注的图纸里，我们还需要按照比例来绘制这些图形的原因是什么？关键就是在于第一步的实体形状线，只有在按照比例绘制的图纸里，我们才能第一眼就对这个物体有一个直观的认识，比如这是一个正方形而不是长方形，比如这张桌子的桌面厚度与他的高度相比是非常小的，桌子下面有较为充裕的空间，避免了潜意识内的错误认识而引起协作各方不必要的工作量。

同时，出于节约纸张的目的，我们自然是想在一张图内放下实体形状越多越好，字体越小越好，比例的分母自然也是越大越好。然而，人眼的识别能力是有限的，过于微小的字体和图形，在阅读起来是极容易出现幻觉和误差的，所以，每张图比例的产生的需要根据图纸的大小、注释文字的多少进行合理的分配，在识别难易度与信息量之间找到一个平衡点。
