CAD绘制固垫零件平面图

在全面而系统地学习了边界的创建、基本面域以及组合面域的创建后，我们可以通过绘制两个零件图形，对【边界】、【面域】和【并集】等命令进行练习和巩固。本例图形的绘制共包括13个步骤，请大家一边读文章一边试着自己在luck18网址中进行操作，这样才能达到真正的学习目的。

1.       新建一个空白文件；

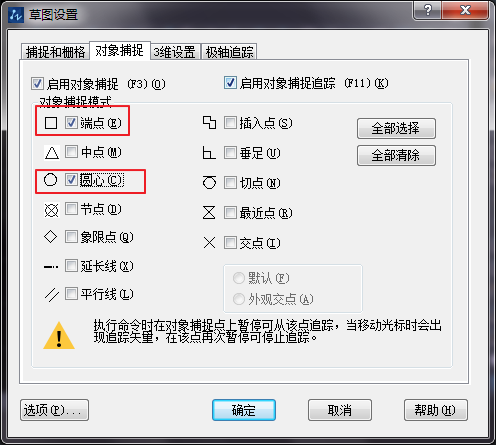

2.       使用简写DS激活草图设置命令，将对象的捕捉模式设置为端点捕捉和圆心捕捉；

3.       执行【格式】|【图形界限】命令，设置图形界限为240*100并将其最大化显示；

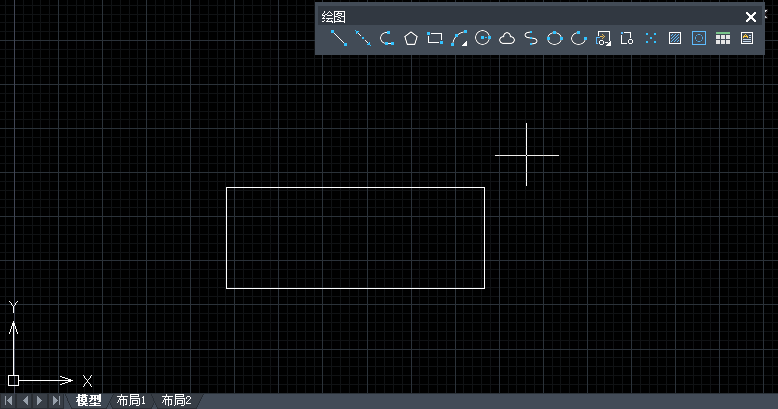

4.       执行【绘图】|【矩形】命令，绘制长度为120，宽度为50的一个矩形；

5.       单击【绘图】工具栏中的圆按钮，绘制一个直径为10的圆；

6.       重复执行圆命令，分别以矩形其他三个角点和两条水平边的中点作为圆心，绘制直径为10的5个圆；

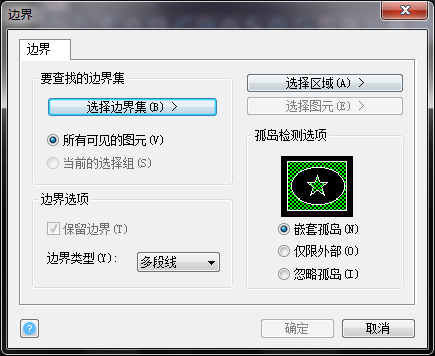

7.       执行【绘图】|【边界】命令。打开边界创建对话框；

8.       采用默认设置，单击左上角的拾取点按钮，返回绘图区，在命令行拾取内部点的提示下，在矩形内部拾取一点，此时系统自动分析出一个闭合的虚线边界；

9.       继续在命令行的提示下按回车键，结束命令，结果创建出一个闭合的多段线边界；

10.   在命令行输入M，调出移动命令，采用点选的方式选择刚刚创建的闭合边界，将其外移；

11.   执行【绘图】|【面域】命令，将6个圆形和矩形转换为面域；

12.   执行【修改】|【实体编辑】|【并集】命令，将刚创建的7个面域进行合并；

13.   最后，按CRTL+S键储存图形文件。
