CAD基本面域的创建和转换
在之前我们介绍了CAD基本图元的绘制，主要是一些图形对象；今天起我们来介绍一些其他的CAD基本图元，包括面域和图案填充等。那么大家知道什么叫做面域吗？所谓面域，其实就是实体的表面，是一个没有厚度的二维实心区域，它具备实体模型的一切特性，不但含有边的信息，还有边界内的信息，可以利用这些信息计算工程属性，比如面积、重心和惯性矩等。执行面域命令的方式主要有以下几种：

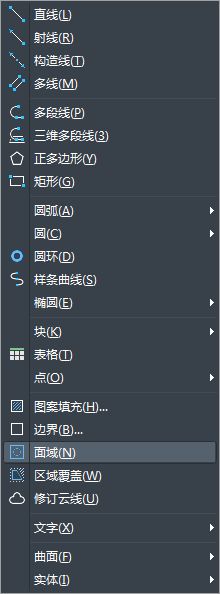

执行【绘图】|【面域】命令；
单击绘图工具栏中的面域按钮；
在命令行中输入REGION或其简写REG然后按回车键。
【转换成面域】
面域不能直接创建，而是通过其他闭合图形进行转换。在激活【面域】命令后，只需选择封闭的图形对象即可将其转换为面域，比如圆形、矩形、正多边形等。当闭合对象被转换为面域后，看上去并没有什么明显的变化，如果对其进行着色后就可以区分开来。
【提取面域】
使用面域命令，只能将单个闭合对象由多个首尾相连的闭合区域转换成面域。如果用于需要从多个相交对象中提取面域，则可以使用【边界】命令，在弹出的【边界创建】对话框中，将【对象】类型设置为“面域”，如上图所示。
