CAD创建网格单元和旋转网格的方法
对于标准的网格模型，可以使用luck18网址提供的基本网格单元拿来创建，有网格长方体、网格圆锥体、网格棱锥体、网格球体、网格楔体和网格圆环等八种。各种网格单元的定义方式与实体的定义方式是相同的，因此在这里不再一一介绍了。旋转网格是绕指定的轴旋转对象创建的网格，旋转的对象可以是直线、圆弧、圆、二维多段线或三维多段线等曲线类型。下面我们分别来学习创建网格单元和旋转网格的操作方法。
【CAD创建网格单元的步骤】

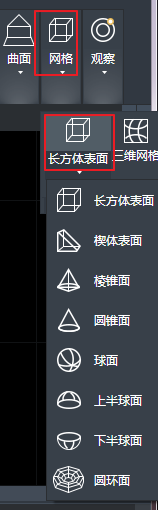

菜单栏：在实体菜单中选择【网格】，下拉选项有长方体表面、直纹曲面等等，我们点击长方体表面，可以看到下拉选项中有小编在上面提到的网格长方体、网格球体等等对象。根据需要选择具体对象。
【CAD创建旋转网格的步骤】
命令行：在命令行中输入REVSURF。

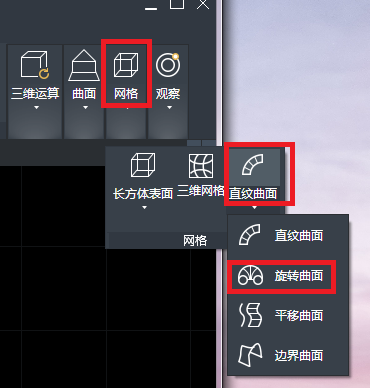

菜单栏：在实体菜单中选择【网格】，在【网格】的下拉选项中选择【直纹曲面】，后面会看到直纹曲面、旋转曲面、平移曲面等，点击选择旋转曲面即可。
通过以上任意一种方法执行该命令后，在绘图区选择需要旋转的对象，并指定旋转轴线。设置旋转角度并指定顺时针或者逆时针方向，可以获得旋转网格效果。
注意：创建旋转网格与创建旋转实体的操作基本相同，但又一点不同在于，旋转实体的旋转轴是通过指定两点来确定，输入两点坐标即可定义旋转轴，因此绘制旋转轴不是必须的；而旋转网格必须选择一个线条对象作为旋转轴。
