CAD创建和编辑网格对象之三维面

CAD中的网格对象是指用户通过定义网格的边界来创建的平直或者弯曲的网格，其尺寸和形状由定义它的边界点所采用的公式决定，根据生成方式可以分为三维面、三维网格、旋转网格、平移网格、直纹网格以及边界网格等类型。网格对象虽然不够生动直观，但其优势在于可以灵活对其顶点、边线和面进行编辑。

三维空间的而表面成为三维面，三维面是一种很可以进行消隐和着色的填充曲面，它没有厚度和质量属性，三维面的各顶点可以有不同的z坐标。一般情况下，一个三维面可以由三个或四个点来定义一个曲面，但顶点最多不能超过四个。如果构成面的四个顶点共面，系统则认为该面是不透明的，可以将其消隐，反之，消隐命令对其无效。在luck18网址中，可以利用三维面命令为每一个顶点指定不同的z坐标来创建空间的三维面，此外，还可以围绕一个对象从一个角到另一个角来生成三维面。

调用三维面命令的方法如下：

命令行：在命令行中输入3DFACE。

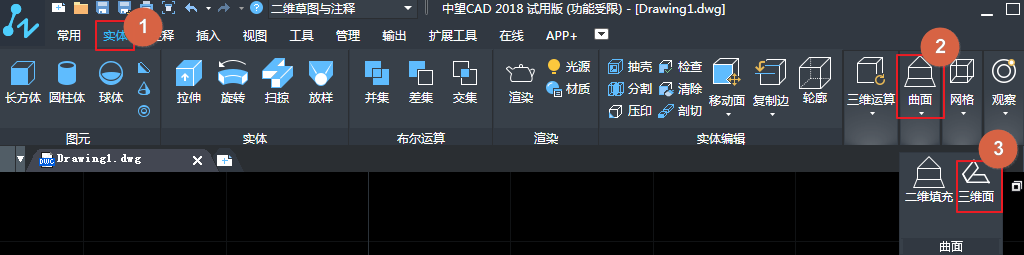

菜单栏：在顶部菜单栏的实体菜单下，选择曲面，并在曲面下拉菜单中找到三维面并选择。如下图所示。

注意：使用三维面命令只能生成三条或者四条边的三维面，如果需要生成多变曲面，则可以使用PFACE命令，在该命令的提示下，可以输入多个点。
