在CAD中，工具选项板可以把一些常用的块和填充图案集合到一起分类放置，需要时只要拖动它们就可插入到图形中，极大地方便了块和填充的使用。接下来我们以图形文件“9-2.dwg”和“9-3.dwg”为例一起来看一下在CAD中怎样使用工具选项板插入块吧！

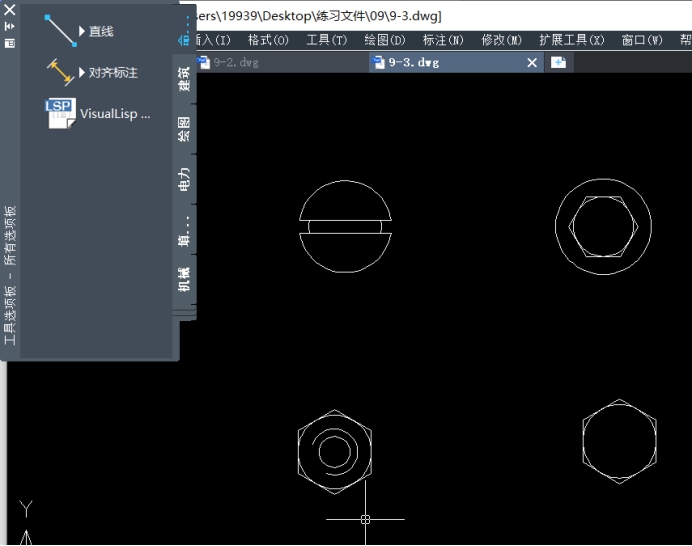

1. 打开CAD，确保当前文件是“9-3.dwg”，命令行输入TOOLPALETTES（TP）并按回车键确认，或者是按快捷键Ctrl+3打开工具选项板，屏幕上将会显示一个工具选项板窗口，我们可以看到这里面已经定义好了很多按专业分类的块，直接拖动就可以将块插入到当前图形中。

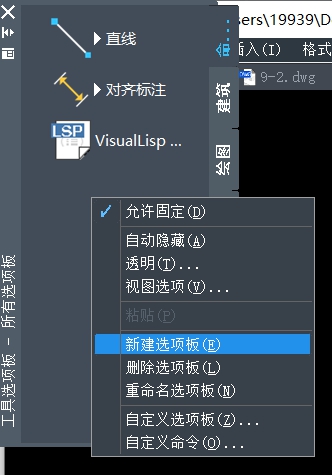

2. 在选项板标签或标题栏位置单击鼠标右键，在弹出的菜单中选择【新建选项板】命令，创建一个命名为“紧固件”的选项板。

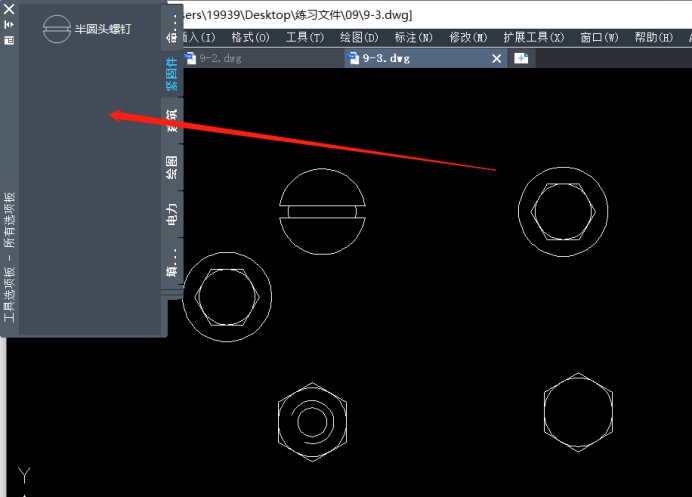

3. 在“9-3.dwg”图形中的“半圆头螺钉”块上单击以选中这个块，然后按住鼠标左键将这个块直接拖动到新创建的工具选项板中去，如下图所示，然后重复这样的步骤，将其他几个块也拖动到工具选项板中。

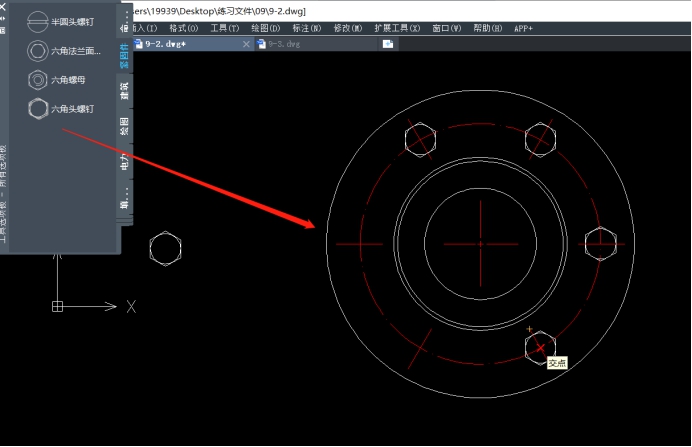

4. 将当前图形切换到“9-2.dwg”中，将工具选项板上的“六角头螺钉”逐个拖动到图形中相应的位置，如下图所示。
以上就是在CAD中使用工具选项板插入块的一个例子，仅供大家参考。需要注意的是，工具选项板中的块必须有源图形，如果选项板中的块的原始文件发生了变化，比如被删除、移动或修改了，此时虽然工具选项板中仍然有这个块图形，但是已经无法使用了。
以下是文中所使用的的图形文件：
