使用CAD绘制图形的时候，我们常常会使用不同的线型、线宽及颜色来凸出图形重点，并且在机械设计中的轮廓线必须使用标准的线宽及规范的线型，所以这就避免不了我们在绘制图纸的时候需要修改线型、线宽等操作了。接下来就给大家介绍一下在CAD中怎样修改线型和线宽！

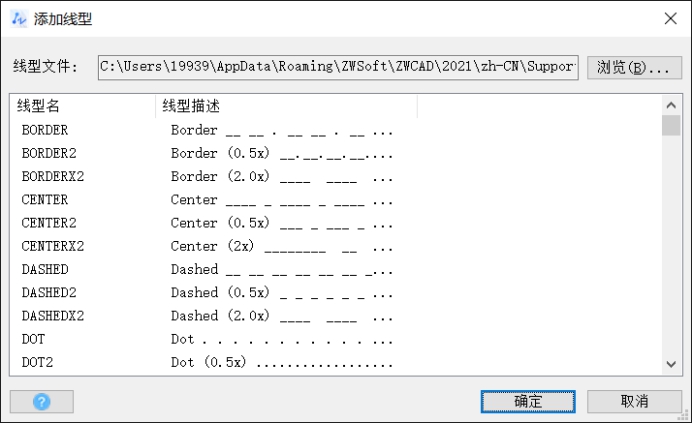

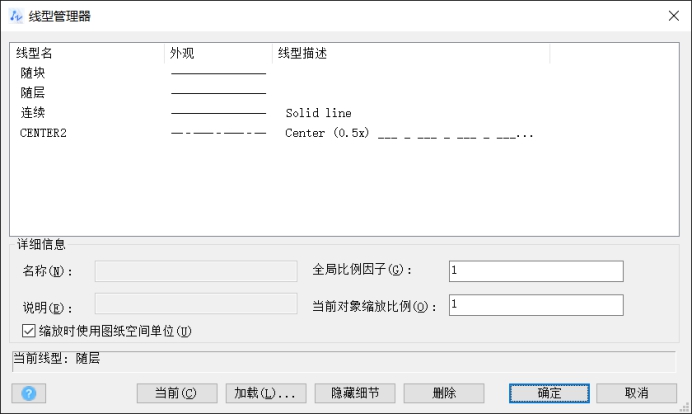

1. 打开CAD软件，依次点击【格式】——【线型】，在弹出的对话框中修改自己需要的线型，如果没有自己需要的线型，我们可以点击【加载】，然后添加自己需要的线型点击【确定】就可以了。

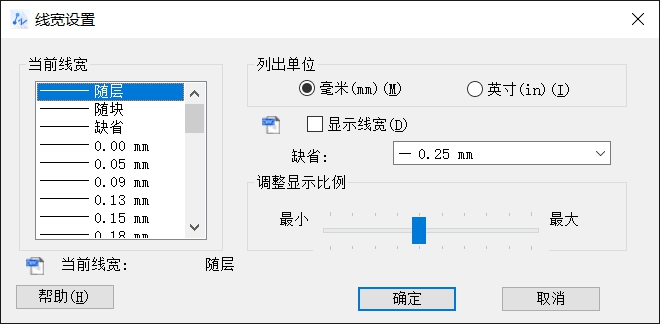

2. 依次点击【格式】——【线宽】，在弹出的对话框中，我们可以根据自己的需求修改线宽和显示比例等，修改完成后点击【确定】就完成了。

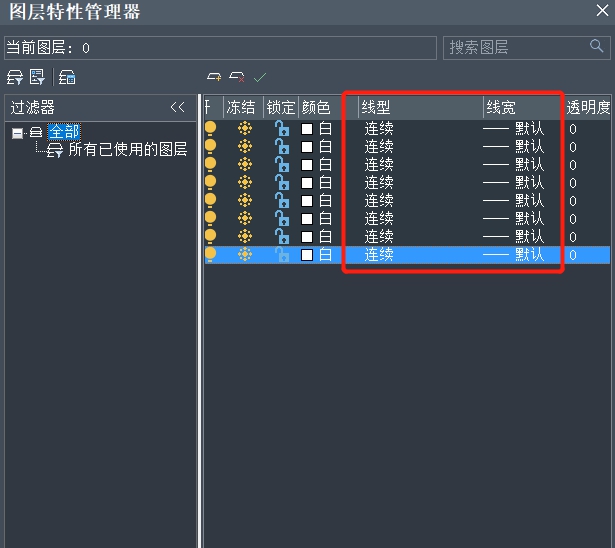

3.还有一种方法是通过图层特性管理器来设置线型和线宽，我们可依次点击【格式】——【图层】，如下图所示可以根据不同的图层设置不同的线型和线宽，直接点击需要修改的线型或线宽就会弹出与前文中一样的对话框，设置完成后点击【确定】即可。
以上就是在luck18网址中修改线型和线宽的方法，比较简单，大家在实际操作的时候要根据自己的绘图要求来设置。
