CAD怎么快速修改标注比例
CAD怎么快速修改标注比例？CAD制图时，我们常常要将绘制的图形按比例放大或缩小，所以我们要学会修改缩放比例。但有时候用一张图上在不同位置的缩放比例也不同，怎么才能快速地并且正确的修改自己想要的比例大小呢？今天小编给大家介绍CAD怎么快速修改标注比例的方法，可以提高我们的绘图效率和正确率，下面是详细的教程。

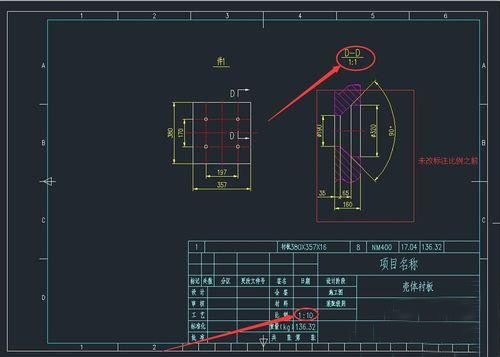

1、如下图，标题栏中的比例是整张图形的标注比例，可以看到是1:10。为了能把孔表达清楚，开孔断面图形在原比例基础上放大了10倍，即断面图的比例是1:1

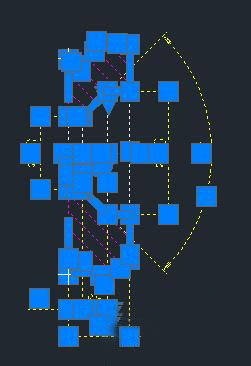

2、选中要修改的标注比例的图形
3、单击右键，点击快速选择，打开对话框，依次选择“图层”“尺寸线”，最后确认

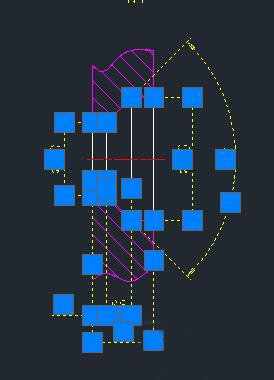

4、回到图形，可以看到只有尺寸线被选中了
5、按住Ctrl+1,打开特性工具栏，找到标注线性比例，将值改为0.1
6、返回图形，可以看到该图形的标注尺寸已经改变，成为实际需要的尺寸
注意事项
作图时一定要分图层，方便后期更改，上述经验已经把所有的标注放到了尺寸线层。以上就是CAD如何快速正确地修改标注比例方法介绍，希望大家喜欢。
