CAD中几个全局设置的教程

CAD中全局设置怎么操作？CAD经常需要进行设置，本文整理CAD中全局相关的设置，这些设置会在所有打开的图形中都产生作用。下面一起来看看想详细的教程吧。

1、如何设置让保存时默认为低版本图形文件？

如果往来的经常是2004、2007等低版本CAD图形文件，每次保存时需要在【文件类型】中选择会很麻烦。可以：OPtions命令打开【选项】窗口，在【打开和保存】选项卡里，将【另存为】设置为需要的低版本，以后保存时默认的就是这个版本。

2、如何将图形窗口背景色完全设置为黑色？

每次安装CAD初次使用时，图形窗口默认的是白色背景，长时间绘图时不利于视力保护。OPtions命令打开【选项】窗口,选择【显示】选项卡里的【颜色】，在打开的【图形颜色窗口】中，分别将“二维模型空间”和“图纸/布局“的”统一背景“的【颜色】设置为黑色。为了让图纸空间图纸以外区域的背景也显示为黑色，在回到【显示】选项卡时，还要去除【显示图纸背景】前面的勾选。

3、Ctrl+N新建图形等命令时不出现对话框窗口怎么办？

输入并检查filedia变量的值，为0时以命令行模式运行，为1时则以对话框模式运行，改回1即可。在CAD非正常退出或者误操作等情况下，会导致该值被修改为0。

4、不能连续选择物体时怎么办？

有时在选择物体时，无论是单选还是框选，每次选择总会取消前一次选择，总是只有最后一次选择有效，必须同时按住Shift键才能连续选择。解决方法：OPtions命令打开【选项】窗口，在【选择集】选项卡里，去除【用Shift键添加到选择集】前面的勾选。

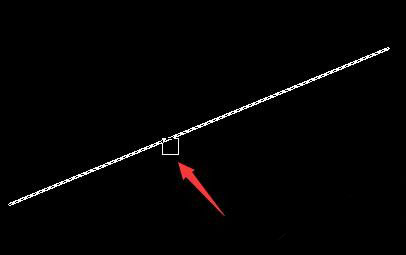

5、如何设置拾取框的大小？

拾取框是选择状态下鼠标呈现的方框形状，碰到就可以选择物体，尺寸太小时会选取困难，大了又容易碰到多个物体。输入pickbox设置拾取框的大小，8左右比较合适。也可以OPtions命令打开【选项】窗口，在【草图】中设置。

6、如何设置捕捉靶框的显示和大小？

捕捉靶框碰到图形对象的边或点时，才会进行对象捕捉。但在高版本CAD中，由于可以用捕捉标记明确地指示当前可能的捕捉点，默认是不显示捕捉靶框的。根据个人习惯，可以用apbox设置是否显示捕捉靶框，用aperture设置捕捉靶框大小，通常设置为10。也可以OPtions命令打开【选项】窗口，在【草图】中设置。

7、如何显示/隐藏图形窗口右侧的屏幕菜单？

有人觉得的屏幕菜单占用图形窗口碍事，也有人习惯于使用屏幕菜单：OPtions命令打开【选项】窗口，在【显示】选项卡里，勾选或去除【显示屏幕菜单】。

8、如何去除水平和垂直滚动条？

在CAD中，通过鼠标键的快捷操作和Zoom缩放、Pan平移等命令已经可以很方便地浏览图形了，因此完全可以去除占用图形窗口区域的滚动条：OPtions命令打开【选项】窗口，在【显示】选项卡中，去除【图形窗口中显示滚动条】前面的勾选。

以上就是CAD中几个全局设置的教程，希望大家喜欢。
