CAD建筑图纸怎么绘制汀步
CAD建筑图纸怎么绘制汀步？CAD建筑图纸经常会用到汀步，汀步，是步石的一种类型，设置在水上。指在浅水中按一定间距布设块石，微露水面，使人跨步而过。常常用于景观设计，尤其是公园，居住区会更常用到汀步。那么CAD建筑图纸中如何快速画出大量的汀步呢？下面小编给大家介绍CAD建筑图纸中汀步的画法，下面是详细的教程。

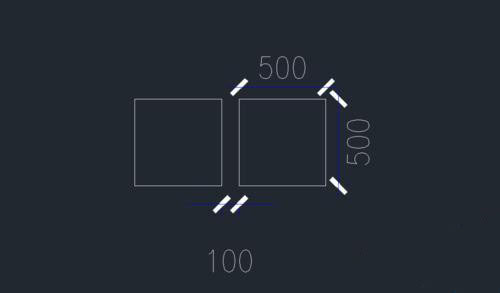

1、首先明确该场地所适用的汀步尺寸及汀步与汀步之间间隙，我采用的尺寸为500x500，间隙为100。
2、将需要的尺寸的汀步绘制为块，选中，按快捷键'B'，会出现块定义的界面，输入名称，命名为“TB1”

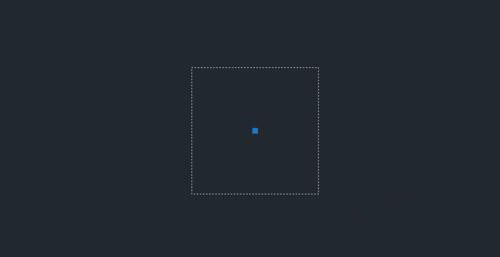

3、勾选“在屏幕上指定”，因需要通过道路中心线来进行绘图，所以指定的基点以块的中心点为好。

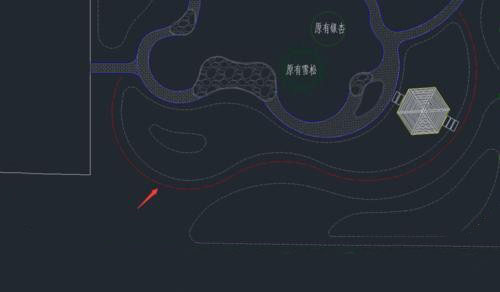

4、绘制中心线，如图中红色点划线

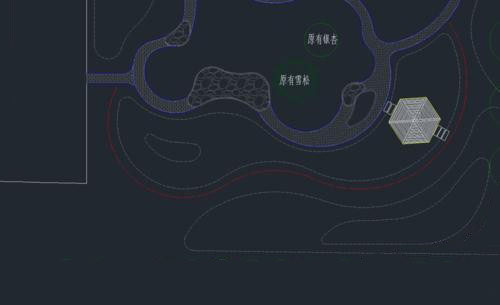

5、输入“ME”命令，确定，选择定距等分的对象，即图中箭头所指线，指定线段长度或快B,我们输入“B”,确定。输入插入的块名，即输入刚才的汀步的块名：TB1，确定，是否对齐块的对象，输入 Y,确定，指定线段长度，因为我的块尺寸为500x500，汀步之间间隙为100，所以线段长度为600，确定

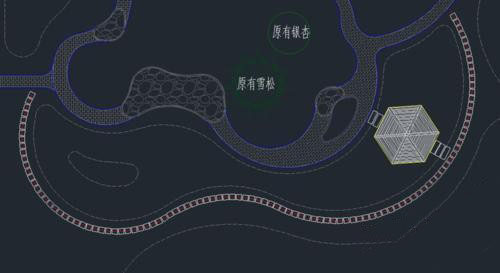

6、之后，汀步即可绘制完毕。
注意事项：执行“确定”命令需要按Enter键。不同设计汀步尺寸不一，例如居住区多采用1200x600，间隙200，而这里采用500x500。以上就是CAD建筑图纸绘制汀步的教程，希望对大家有所帮助。
