CAD斜线怎么标注文字

CAD斜线怎么标注文字? 在CAD中标注文字很简单，但常常我们都是横向或者纵向标注，CAD中斜线怎么标注呢？今天我们来看看CAD斜线标注文字的方法，利用CAD文字的界标点及其右键快捷命令菜单中的旋转功能，可以实现与斜线倾斜方向完全一致的文字标注，下面是详细的教程参考。

1、以将下图中的文字移动到虚线附近，并沿虚线方向标注为例。

2、用十字光标左键点击待处理的标注文字，使其呈图示的选中状态。（选中状态时，对象呈像素化，且会出现蓝色方框表示的界标点。）

3、将十字光标移动到界标点，并左键点击，使其变成红色实心方框。

4、拖动十字光标，文字能随着十字光标移动。

5、为能精确地保证文字与斜虚线方向一致，需要将文字移动到虚线中点。因此，按住Ctrl键的同时，点击鼠标右键，调出对象捕捉快捷菜单，选其中的“中点(M)”菜单项。

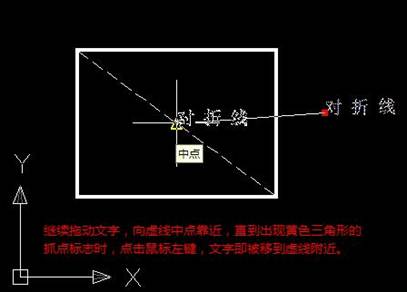

6、继续拖动十字光标（文字也随着移动）靠近虚线中点，直到出现黄色三角形的对象捕捉标志时，点击鼠标左键。这时，文字就被移动到了虚线旁，且仍处于选中状态。

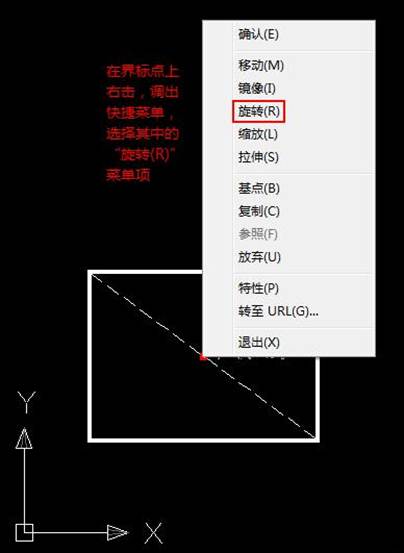

7、再次鼠标左键点击界标点，使其变红。紧接着再点鼠标右键，调出界标点快捷命令菜单，选中其中的“旋转(R)”菜单项。拖动十字光标，可以发现文字已经开始绕界标点（也就是虚线中点）旋转了。

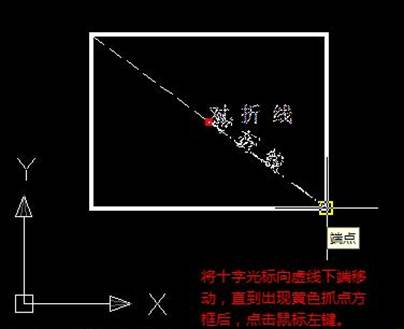

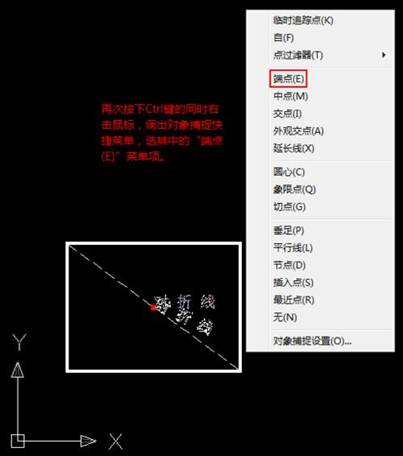

8、再次按住Ctrl键的同时，点击鼠标右键，调出对象捕捉快捷菜单。这次，选该菜单中的“端点(E)”菜单项。然后，移动十字光标靠近虚线下端，直到出现黄色方框所示的对象捕捉标志时，点鼠标左键。至此，文字已经与斜线方向一致，且仍处于选中状态。

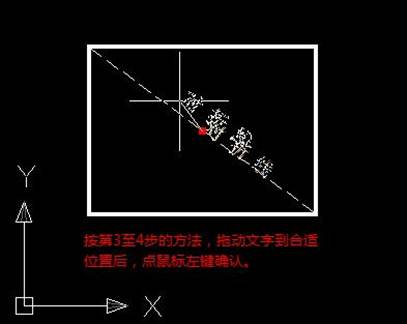

9、按照第3至4步的做法，移动文字到合适的位置后，点鼠标左键确认。

10、最后，按下Esc键取消对文字的选中状态，整个标注过程就完成了。

注意事项：

1、当界标点为红色实心矩形时，被选中的对象处于“界标点快捷命令”状态。这时点鼠标右键，能调出界标点快捷命令菜单（即第7步中的菜单）。如果不调用该菜单，则默认执行“移动(M)”对象命令。这就是为何处于该状态下的第4步和第9步，可以直接拖移文字的原因。

2、上述操作中，注意分清鼠标的左键点击和右键点击。按下Ctrl键同时点击鼠标右键，是在任何时候调出对象捕捉（俗称抓点）快捷菜单的方法。
