CAD中如何标注大于180度的角度

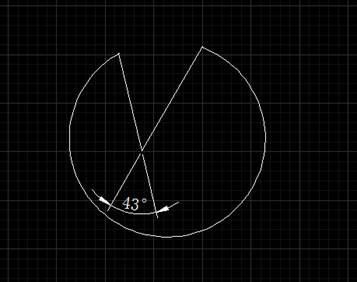

在使用CAD的过程中我们有时想标注一个大于180的角度，但选择角度的两条边界线后，标注会将两条选定的边界延伸，标出一个小于180度的角度，如下图所示。
有不少人为这个问题而困扰，其实这个问题很简单，只需要调整一下操作步骤即可。
执行角度标注后，注意看命令行提示：“选择直线、圆弧、圆或 <指定顶点>:”。

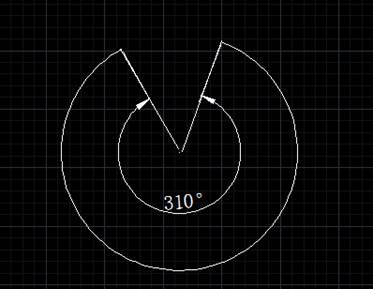

我们在标注角度的时候习惯于选择组成角度的两条边，如果是上面的例图，有圆弧和角度的边线，我们有两种方法来标注出大于180度的角度。 角度标注可以标注圆弧的角度，当选择圆弧的时候，标注的角度不会进行转换，如下图所示。
假如上面的例图中没有圆弧，只有组成角度的两条边线，我们仍要标注大于180的角度怎么办？我们再看看命令行提示：选择直线、圆弧、圆或 <指定顶点>，选择圆弧、圆、直线是默认的选项，可以直接操作，后面<>里的选项需要按回车或空格后会执行，其他命令中这项参数也是如此。出现上述提示后按空格，命令行会提示我们选择角度的顶点，选择顶点后会提示选择角度的两个端点，这种操作方式也可以标注出大于180度的角度。
