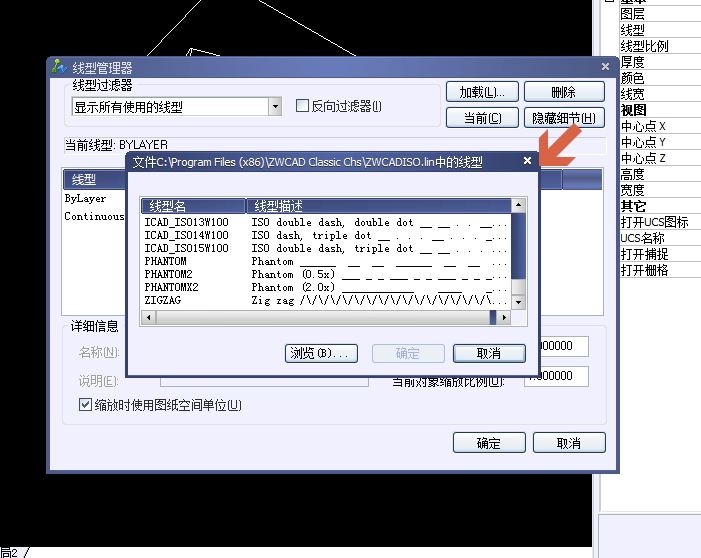

使用CAD制图的过程中，常常需要用到不同的线形。很多时候，我们可以利用CAD里面已经预设好的“zwcad.lin”和“zwcadiso.lin”两个线形库，里面有一些比较常用的线形，比如电线，虚边等，如下图所示。
但是在做图中，这往往是不够用的，我们需要自建一些自己需要的线形，那么，我们该如何创建新的线形呢？
第一步，我们输入命令符“-linetype”，要记住不要漏了“-”符号，不然就转到加载线形的窗口了。然后输入“C”创建线形。

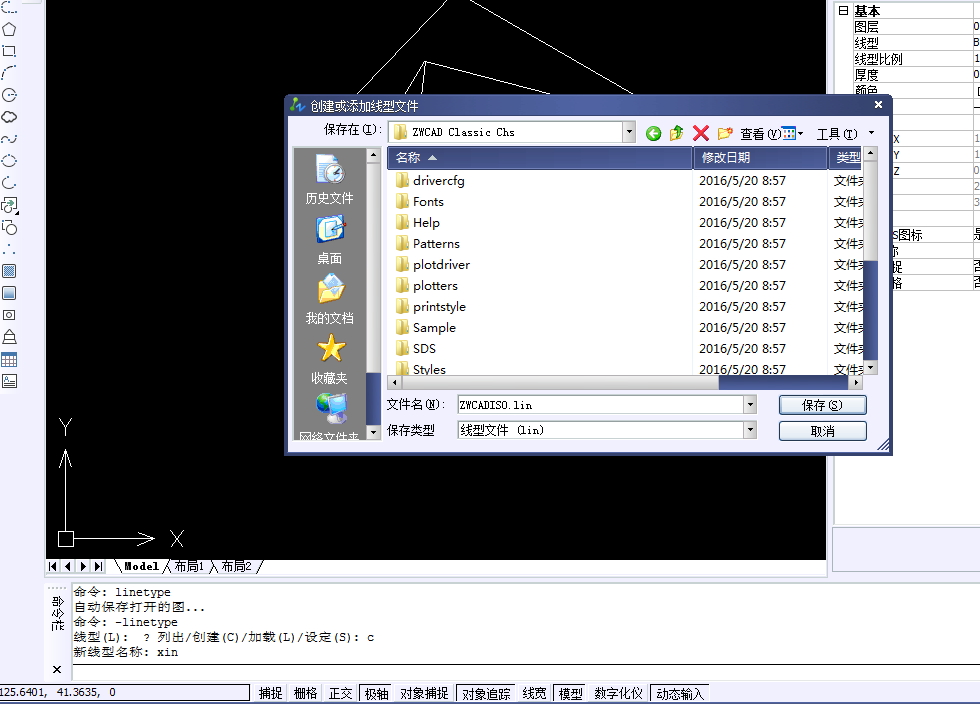

第二步，输入你所要新建线形的名字，选择储存的位置。
第三步输入描述创建描述和创建。由于创建文字描述看起来不直观，我们提供了以xelegacad为操作示例的操作视频，大家可以按照里面的操作进行尝试，而且，xelegacad的操作是和cad操作一样的。
