CAD标注轴测图方法

轴测图立体感非常强，但是终究也是一个二维图不是三维，所以标注采用二维的方式是不对的，体现不出立体感，那正确的标注应该是怎样的呢？ 小面小编来给大家介绍一下。

1、在轴测图上添加文字

  1）提示：左轴测面上，文本采用－30°倾斜角；

右轴测面上，文本采用30°倾斜角；

顶轴测面上，文本平行X轴采用－30°倾斜角，文本平行Y轴采用30°倾斜角。

  2）创建两个文字样式，分别对应文字倾斜角为30°及－30°

  3）接下来，就自己试试～～相应轴测面采用相应的文字样式～～

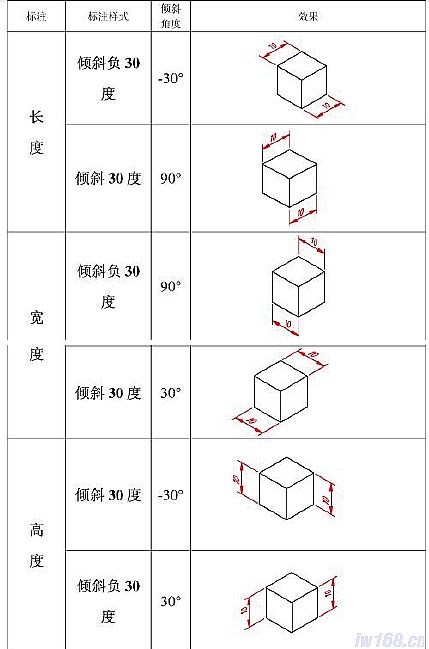

2、在轴测图上实现尺寸标注

  1）如上：创建两个文字样式，分别对应文字倾斜角为30°及－30°

  2）相应创建两个标注样式，在文字分别采用如上的两文字样式～～

  3）提示：右轴测面上与X轴平行文本采用30°倾斜角，与Z轴平行文本采用－30°倾斜角；左轴测面Z轴（30°），Y轴（－30°）；顶轴测面Y轴(30°)， X轴(－30°)。（书写格式如前，允许偷懒下~~）

  4）采用dimaligned标注。同样相应轴测面采用相应的标注样式～～

  5）若觉别扭的地方，别忘了修改。dimdedit→倾斜o→修改尺寸界线的倾斜角度，使其与轴测轴方向一致

  6)需要画圆时，不能用“ C ”画圆命令，而要用椭圆命令“EL--I（等轴测圆）”。  F5调整等轴测面。
