问题描述
同一个图形在模型空间显示为虚线，在视口中显示为连续线。
问题原因
【PSLTSCALE】系统变量可以控制在图纸空间视口中显示的对象的线型比例缩放。
解决方法

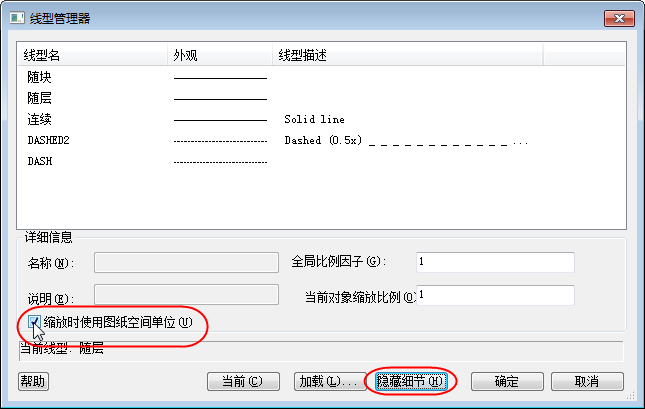

1、在命令行输入【LINETYPE】，然后【回车】打开【线型管理器】对话框。
2、单击【显示细节】转变为【隐藏细节】复选框。
3、撤选【缩放时使用图纸空间单位】复选框。
4、当撤选【缩放时使用图纸空间单位】复选框，线型的虚线长度按照线型本身进行缩放，虚线长度随视口比例变化。
5、当勾选【缩放时使用图纸空间单位】复选框，在布局空间中，不论视口比例大小，虚线长度全部按照图纸空间的图形单位缩放，所有视口显示的线型相同。
6、全局【LTSCALE】因子可以设定全局线型比例因子。
