CAD中如何对圆进行定数等分
CAD定数等分是指将某个线段按规定段数平均分段，快捷命令为div。以下将介绍怎么运用CAD定数等分功能对圆进行定数等分。
1、 如下图所示，用构造线画一个圆。

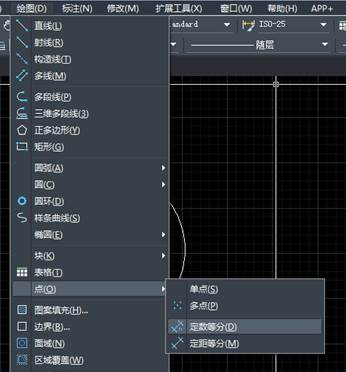

2、 点击【绘图】|【点】|【定数等分】。
3、 命令行提示选择分割对象，这里选择刚刚绘制的圆，同时输入分段数为8，回车。结果如图所示。

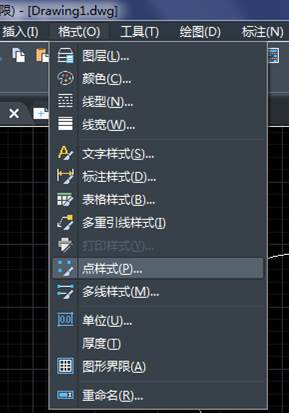

4、 上图为已经分割好的图形，但是我们看不出来分割点。这时我们需要点击【格式】|【点样式】。

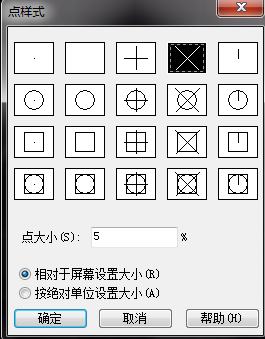

5、 这里选择什么图案，等一下圆的分割点就会是什么图案，选择完之后单击确定。
6、 单击确定之后如图所示。
