一、目的：掌握极轴、对象捕捉、对象追踪来实现视图间长对正、高平齐。

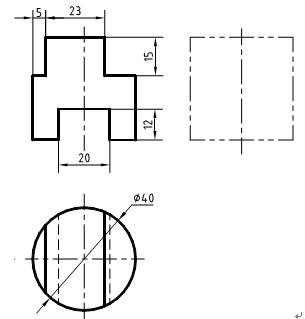

二、内容：绘制如图所示的立体三视图。

三、重难点提示：

1 ．夹点编辑、极轴追踪的操作。

夹点编辑：首先选择被编辑对象，出现蓝色句炳，左键点击其中一蓝色句炳，使蓝色句炳变红，可进行拉伸、移动、旋转、镜像操作。

2．对于三视图应多采用对象追踪来绘制，画长对正、高平齐、宽相等很容易且简单，少用偏移命令，多用直线、矩形和移动命令。

四、步骤：

1 ．设置绘图环境

（ 1 ）建立新文件：运行 xelegaCAD 软件，设置绘图区域： A4 （ 297 × 210 ）。

（ 2 ）设置图层（包括线型、颜色、线宽）

层名 颜色 线型 线宽

粗实线 白色 实线 (CONTINUOUS) 0.5mm

细实线 白色 实线 (CONTINUOUS) 0.25mm

中心线 红色 点画线 (CENTER) 0.25mm

虚线 紫色 虚线（ DASHED ） 0.25mm

单击“格式”→“线型”→“线型管理器”的全局比例因子设为 0.5 。

2 ．布置视图，完成完整圆柱体的三视图

（1）按下状态栏上的“极轴”、“对象捕捉”、“对象追踪”按钮。

（2）鼠标右击状态栏中“极轴”按钮，选“设置…”选项，在极轴追踪角设置里选择“ 45 °”，在“对象捕捉追踪设置”里选择“沿所有极轴角设置追踪”。

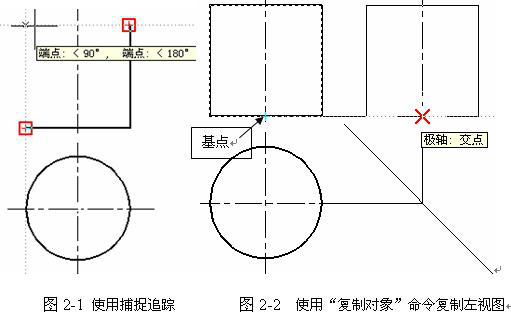

（3）调用“直线”、“圆”、“复制对象”命令并配合对象捕捉追踪绘制完整圆柱体的三视图。如图 2-1 、 2-2 。

3．绘制圆柱体上部的缺口和下部的开槽。

关键操作：

调用直线命令，捕捉交点（不要单击左键），向左移动鼠标输入距离（10）后，回车。如图2-3。利用快速裁命令（Trim）即输入“TR”回车二次，修剪图形。如图2-4。

4 ．完成左视图

关键操作：

单击“直线”图标，从俯视图上直线与圆的交点出发，绘制辅助线与 45 °线相交，根据主视图上切口和槽的深度，捕捉追踪，实现高平齐，画出切口与槽的左视图。如图 2-5 、 2-6 。

利用“擦除”命令，删除多余的辅助线，保存文件为“立体三视图 .dwg ”。
