CAD中的增量角怎么用
增量角在CAD当中为“极轴追踪”打开时才有的一个设置。 增量角的概念为一定角度的倍数角度（极轴状态下使用，会出现虚线），假设增量角为30°，那30°的倍数角都会出现虚线以方便捕捉。 一般使用 45°增量角，那么45°、90°、135°、180°、225°、270°、315°、360°都会被捕捉到。增量角设置方法如下。

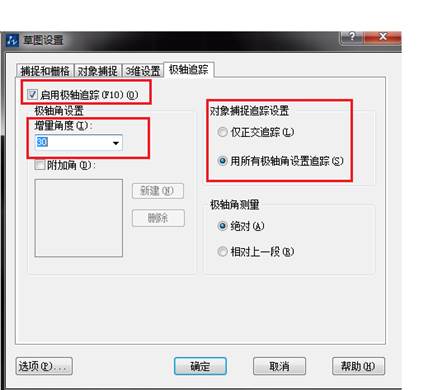

1、 在命令行输入命令osnap，打开“草图设置”对话框，启用极轴追踪，设置增量角度为30度，对象捕捉追踪设置选择用所有极轴角设置追踪，设置完成。

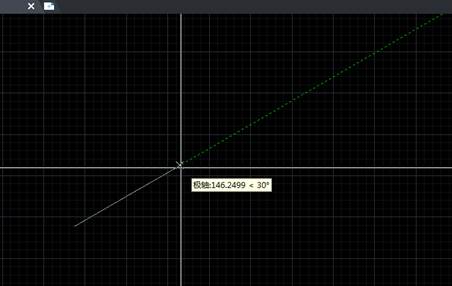

2、 画直线时，给定第一点后当你画第二点时，如鼠标停留在与第一点连线的水平夹角30度左右位置时会出现虚线（如下图所示的绿色虚线），此时如果点选，画出来的就是标准的30度斜线。
